Software WinPic800. Grabando un PIC

WinPic800

El software WinPic800 (Se lo puede bajar de www.winpic800.com ), soporta los Pic nuevos, por ejemplo el Pic 18F2550, es freeware y lo podemos usar con este Programador de Pic y Memorias.

Para instalar el software WinPic800, bastará con ejecutar el archivo Winpic800.exe, se instalara en la carpeta C:\Winpic800.

Una vez hecho esto ejecutar el EXE con doble click y establecer la configuración del hardware

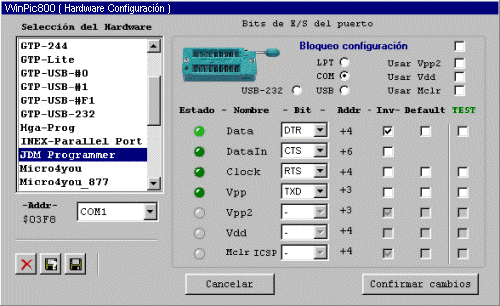

Para configurar el programador vamos a Hardware del menú desplegable Configuración.
Si en Selección del Hardware tenemos el Hga-Prog, lo seleccionamos y pulsamos el botón Confirmar cambios. De lo contrario:

- En Selección del Hardware elegimos JDM Programmer.
- Sacamos el tilde de la casilla de Bloqueo configuración, para habilitar el acceso a la configuración.
- Vemos que este marcado la opción Com, que es el Puerto de comunicación.
- Ahora en Data tildamos la casilla Inv, cambiara de color el Estado.
Se encenderá el Led Rojo en el Programador.
- Pulsamos el botón Confirmar cambios.

Grabar Pic con WinPic800

Para grabar un Pic:

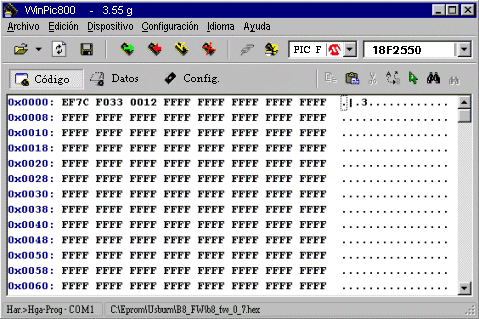

- Seleccionar el dispositivo a programar, elegimos Pic F, luego el PIC 18F2550 por ejemplo.
- En el Programador seleccionar Pic, con el Sw 1.
- Abrir el archivo que contiene los datos a programar en el Pic. El programa trabaja con ficheros .HEX. En el menú Archivo seleccionamos Abrir archivo, en el cuadro de diálogo que nos aparece seleccionamos el fichero que deseamos grabar en el Pic.
Pulsamos el botón Config. para ajustar el tipo de oscilador y los bits de configuración.
- Para programar el dispositivo seleccionamos Programar todo del menú Dispositivo. Con ello comenzará la grabación.

hugerar@hotmail.com
Toda la información que aquí encuentras es para uso personal, no para fines comerciales son propiedad

Por: Hugo G. Abalos
