Para Poder ver los gráficos en su tamaño real hacer "Click" sobre ellos

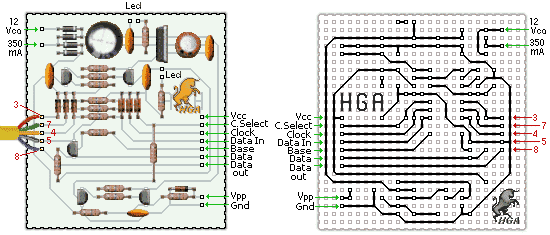

Para aprovechar un gabinete existente se adapto el grabador al mismo, por lo que se hicieron dos placas, una para los componentes y otra para los zócalos.

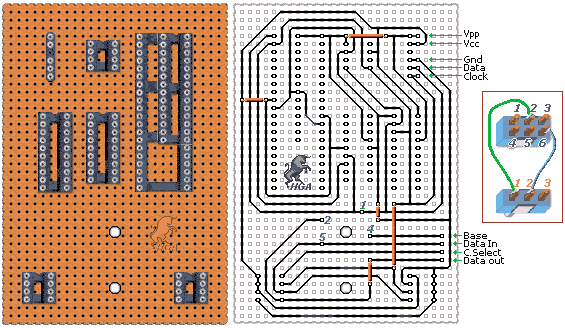

El conexionado de los cables y los puentes necesarios en la placa de los zócalos se realizan del lado del cobre, para tener una buena terminación.

También se puede realizar el grabador sin gabinete en una sola placa. Los puentes necesarios van del lado del cobre de la plaqueta para tener un acabado más profesional.

Una vez terminado el programador y verificado que todo anda bien, pegar como base algún material aislante para evitar que se produzca un cortocircuito. Se puede colocar la almohadilla que se usa para el desplazamiento del mouse (ratón) si es esponjosa ó cualquier goma.

Lista de Materiales

4 - Resistencia de 1K
1 - Resistencia de 1K2
1 - Resistencia de 2K2
5 - Resistencia de 4K7
3 - Resistencia de 10K
1 - Resistencia de 100K
4 - Diodo 1N4007
3 - Diodo 1N4148
3 - Diodo zener de 5.1 V
1 - Diodo zener de 13 V
3 - Transistor BC 547
2 - Transistor BC 557
1 - Regulador 7805
1 - Electrolítico de 2200 uF x 25 V

3 - Condensador electrolítico de 47 uF x 25 V
1 - Cerámico de 1 nF
4 - Cerámico de 100 nF
1 - Diodo led verde
1 - Diodo led rojo
3 - Zócalo para IC de 8 pins
2 - Zócalo para IC de 14 pins
1 - Zócalo para IC de 18 pins
1 - Zócalo para IC de 40 pins
2 - Microllave inversora
1 - Microllave doble inversora
1 - Conector hembra DB25
1 - Transformador 12 V
