Medición del beta () de un transistor bipolar



Medición del beta de un BJT con un convertidor tensión-corriente y un convertidor corriente-tensión

El beta () es una característica propia que tiene cada transistor y se encuentran, como dato del mismo, en los manuales como el NTE o ECG.

En estos manuales se encuentran valores mínimos o aproximados de los valores reales. Esto significa que el valor del beta de nuestro transistor no lo sabemos con exactitud.

El siguiente circuito permite obtener el valor del beta de un transistor específico.

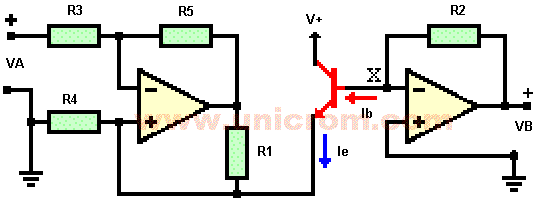

Circuito para medir el beta de un transistor bipolar -  Electrónica Unicrom

Este circuito está constituido por un convertidor de tensión a corriente, al lado izquierdo del transistor y un convertidor de corriente a tensión en el lado derecho (ver diagrama)

El convertidor tensión corriente de la izquierda controla la corriente de emisor del transistor mientras el convertidor corriente tensión controla la corriente de base del mismo.

Este último convertidor se implementa con facilidad con un amplificador inversor sin resistor de entrada. La corriente de base fluye por la tierra virtual (punto X), cuyo potencial (voltaje) no se ve afectado por la corriente, mientras la salida VB es proporcional a esta corriente (Ib) en la entrada del amplificador operacional.

El circuito que controla la corriente de emisor es un circuito convertidor tensión corriente y suministra la corriente de emisor del transistor.

La base del transistor se mantiene a cero (0) voltios (tierra virtual entra los terminales inversor y no inversor del amplificador operacional) de manera que la tensión en el emisor es de –Vbe.

La corriente del emisor es establecida con la tensión de entrada del convertidor tensión corriente y la corriente resultante (corriente de base)  se obtiene de la medición de la tensión de salida del convertidor corriente-tensión.

 El beta () del transistor
= 1 +  Ie / Ib

como Ie = VA / R1  e  Ib = VB / R2

El beta () del transistor
= 1 + VA / R1  x  R2 / VB

= 1 + [VA x R2]  /  [VB x R1]
= 1 + [VA x 100K] / [VB x 1K]
= 1 + 100 Vent /
VB
