Amplificadores con transistores: Modelos de pequeña señal

Análisis de circuitos con parametros {H}


2.3.- Análisis de un circuito empleando parámetros {H}

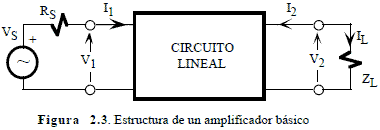

Un circuito lineal, por ejemplo un transistor actuando como amplificador, puede ser analizado estudiando su comportamiento cuando se excita con una fuente de señal externa VS con una impedancia interna RS y se añade una carga ZL , tal como se indica en la figura 2.3.

El circuito lineal puede ser sustituido por su modelo equivalente en parámetros {H} (figura 2.2) resultando el circuito de la figura 2.4.

Existen cuatro parámetros importantes que van a caracterizar completamente el circuito completo: ganancia en corriente, impedancia de entrada, ganancia en tensión e impedancia de salida.

Estructura de un amplificador básico - Electrónica Unicrom

Estructura de un amplificador básico utilizando un modelo en parámetros H - Electrónica Unicrom

Ganancia de corriente

Se define la ganancia de corriente de un circuito, AI, como la relación entre la I intensidad de salida e intensidad de entrada, es decir,

Este cociente se obtiene resolviendo las siguientes ecuaciones extraidas del circuito de la figura 2.4,

Despejando, se obtiene que

Impedancia de entrada

Se define la impedancia de entrada del circuito, Zi , como la relación entre la tensión y corriente de entrada. Resolviendo el circuito de entrada se demuestra que

Nótese que la impedancia de entrada depende de la carga ZL

Ganancia de tensión

Se define la ganancia en tensión, AV, como la relación entre la tensión de salida y la tensión de entrada. Como se demuestra a continuación, la AV se puede expresar en función de la AI y la Zi , de forma que
