Funcionamiento de un autómata (final)

Como funciona un autómata (final)

Como la marca ConlimpF (M 25.0) la estudiamos anteriormente, veamos ahora cómo se genera la marca g1m73 (vigilancia arranque MFG).

Si buscamos en la lista de referencias, ésta, nos dice que esta marca se genera en el segmento 2 del módulo PB 40.

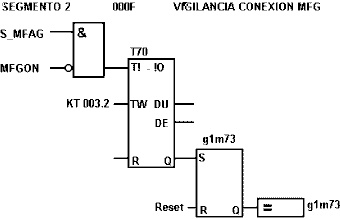

Un vistazo al diagrama lógico de este segmento nos revela lo siguiente:


Esta marca se activa y desactiva a través de una báscula RS, para que la salida de la báscula se active es necesario que haya transcurrido un tiempo de 3 segundos desde que se activó la entrada del temporizador T70. Este tiempo de 3 segundos viene determinado por la constante KT ya que su retícula “2” nos indica que hay que multiplicar el valor (3, en este caso) por 1 segundo.

Para que la entrada del temporizador se active es necesario que se cumplan las dos condiciones:

- Que el autómata haya dado orden de marcha al filtro: S_MFAG (salida A 36.7 a [1])
- Que el motor del filtro se haya puesto en marcha: entrada E 27.3 (MFGON) a [1]

Para que la marca Finlimpi (M 25.6) se active son necesarias las siguientes condiciones (segmento 9 del módulo PB40, extraído de la lista de referencias):

Que haya transcurrido un tiempo de 60 segundos desde que se han activado las dos señales:

- Condiciones de limpieza filtro (ConlimpF, marca M 25.0)
- Filtro agua general limpio (entrada E9.5, FAGlimpio)

por: Luis González López
lgonzalez_280@hotmail.com
