Ejemplo # 1 de convertidor Analógico - Digital

Si se tiene un convertidor analógico - digital (CAD) de 4 bits y el rango de voltaje de entrada es de 0 a 15 voltios

Con  n = 4 y ViFS = 15 Voltios

CAD / ADC - Convertidor Analógico-Digital - Electrónica Unicrom

La resolución será  =  ViFS / [2n -1]  = 15 / [24 - 1] =
15 / 15 = 1 voltio / variación en el bit menos significativo

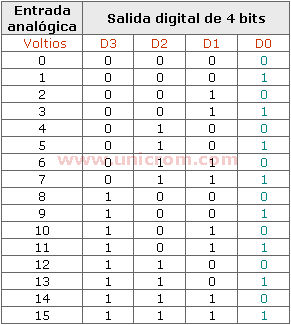

Esto significa que un cambio de 1 voltio en la entrada, causará  un cambio del bit menos significativo (LSB) a la salida. En este caso este bit es D0. Ver la siguiente tabla. De esta manera se construye una tabla de que muestra la conversión para este ADC:

Entrada analógica

Salida digital de 4 bits

 Voltios

D3

D2

D1

D0

0

0

0

0

0

1

0

0

0

1

2

0

0

1

0

3

0

0

1

1

4

0

1

0

0

5

0

1

0

1

6

0

1

1

0

7

0

1

1

1

8

1

0

0

0

9

1

0

0

1

10

1

0

1

0

11

1

0

1

1

12

1

1

0

0

13

1

1

0

1

14

1

1

1

0

15

1

1

1

1


Ejemplo # 2 de convertidor Analógico - Digital

Un ADC de 8 bits genera solo "1" (las 8 salidas en 1), cuando en la entrada hay un voltaje de 2.55 voltios (entrada analógica máxima).

La resolución es = ViFS / [2n -1] = 2.55 / [28 - 1] =
10 miliVoltios / variación en el bit menos significativo

Se puede ver que mientras más bits tenga el convertidor más exacta será la conversión

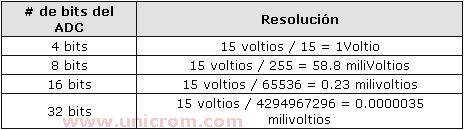

Si se tiene una señal de valor máximo de 15 voltios y aplicamos esta señal analógica por diferentes convertidores analógico digital se puede tener una idea de la variación de la resolución con el aumento del número de bits del convertidor

# de bits del ADC

Resolución

4 bits

15 voltios / 15 = 1Voltio

8 bits

15 voltios / 255 = 58.8 miliVoltios

16 bits

15 voltios / 65536 = 0.23 milivoltios

32 bits

15 voltios / 4294967296 = 0.0000035 milivoltios

Esto significa que a mayor número de bits del ADC, un cambio más pequeño en la magnitud analógica causará un cambio en el bit menos significativo (LSB) de la salida, aumentando así la resolución
