Amplificar de 5 a 9 voltios

Autor del tópico: prueba2 el 18 Enero 2005

Por prueba2:

En primer lugar no tengo ni idea de electrónica, lo más que se es distinguir el lado por el que el soldador quema (por supuesto tras varias quemaduras de 3º grado :) )

Una vez dicho esto, se entenderá que la respuesta tiene que ser para subnormales totales, y que no se siquiera si este es el subforo adecuado. Vamos con el problema.

Tengo un cable que entrega corriente continua a 5V y querría que me saliera a 9V. He intentado hacer una chapuza con un LM317 y unas resistencias, pero todo lo que he conseguido es tener tres voltios y pico de salida :(

Me podríais indicar de manera detallada qué puedo hacer o en su defecto una dirección para tontos donde venga explicado. Muchas gracias

Por salmazan:

En primer lugar, es indispensable saber cuanta corriente le vas a demandar al circuito. Si de acuerdo a tu propia definición, no lo sabes entonces serviría que nos indicarás para que lo vas a aplicar.

Por prueba2:

Pues lo necesito para alimentar a su vez a otro circuito. El cable entrega unos 500mA Necesitaría en la salida 9V y entre 400mA y 500mA creo que sería suficientes. El circuito a alimentar lleva un regulador LM 7805 y creo que con eso sería suficiente para alimentarlo (ya se que el voltaje de trabajo del regulador es de 5V, pero con lo que se pierde por el camino, he comprobado que metiéndole menos de 9V no va ni pa trás)

Por salmazan:

Hay algunas cosas que no cuadran en este asunto.
1. SI tu cable te entrega 5V a 500 mA, entonces la potencia que puede entregar es de 5V*500mA= 2.5W, de modo que a 9V (suponiendo que no hubiera pérdidas) sólo podrías sacarle 2.5W, o sea I=2.5W/9V = 277 mA. Este parámetro está limitado por la ley de la conservación de la energía.
2. Un regulador 7805, de acuerdo con la hoja de datos, puede funcionar desde 7V.
3. Si el circuito que vas a alimentar funciona con 5V, ¿por qué no lo alimentas directamente de tu cable?

Por mikeestrada:

Creo que quieres más voltaje para compensar la pérdida del voltaje por la caída en el cable, es mejor que coloques un cable mas grueso para que la caída sea menor y te lleguen casi los 5 volts.

Por salmazan:

En caso de que se pueda, también podrías acortar el cable que ya tienes.

Por prueba2:

La pérdida no se produce en el cable, porque a la salida del cable, me entrega 5,2V, el hecho cierto es que el circuito regulado por el 7805 funciona a 5V, pero si alimento el circuito con una fuente de alimentación a 5V, no se llega ni a encender el diodo de entrada, con menos de 9V no funciona.

Sólo funciona el circuito con 5V si quito el regulador, pero si quito el regulador y hay una sobretensión corro el riesgo de cepillarme el circuito entero, con lo cual no lo puedo quitar.

Veo según dice Por salmazan que no puedo conseguir lo que quiero con la potencia que entrega el cable. Pero ¿si consigo uniendo 2 cables obtener 10,5V habría alguna manera de conseguir lo que quiero?

Por prueba2:

Revisando las medidas he visto que con una fuente de alimentación a 9V y 350mA o algo menos también funcionaría. Si según dice salmazan el 7805 necesita almenos 7V, supongo que con unos 8V o 7.5 también me podría arreglar, siempre que le llegara intensidad suficiente. Con lo cual I=2.5w/8V=312mA o bien I=2.5w/7.5V=333mA. Ahora el problema está en realizar el circuito elevador

Por mikeestrada:

Pero que es lo que estás alimentando???
Tu única fuente es de 5 vcd??
Porqué no haces una fuente nueva de 9 volts ??

Por salmazan:

De hecho, si tu circuito tiene integrado un regulador de 5V, no necesitarías que fuera regulada tu fuente. Bastarían el transformador, el rectificador y el capacitor.

Por prueba2:

La energía la voy a obtener de un cable que suministra 5V aproximadamente. Cuando hablo de que con una fuente de alimentacion....bla..bla... es porque he hecho pruebas con una fuente de alimentación, no porque la vaya a usar. Es mera cuestión de espacio y peso, una fuente pesa mucho, y ocupa bastante espacio, necesitaría un circuito elevador para ocupar el mínimo espacio y peso, porque supongo que un circuito elevador ocupará menos y pesará menos que una fuente de alterna de 9V, claro que puedo estar equivocado. Para una fuente de 9V no os hubiera molestado, en caso de necesidad me la compraba hecha y ya está.

La energía la voy a sacar de un portátil, y ya bastante es con cargar con la batería del portátil, el cargador, etc..., a parte que hay momentos en los que no dispongo de corriente alterna y tengo que tirar de lo que me pueda sumistrar el portatil

Por mikeestrada:

Bueno, pues para elevar de 5 volts a 9 volts como es corriente directa, necesitarias una fuente conmutada que es cara en comparación a comprar o hacer una de 9 vcd. :-)

Por prueba2:

1- cada vez me entero menos ¿una fuente conmutada no sirve para pasar de alterna a continua????
2- en cualquier caso ¿alguna sugerencia de fuente???
3- ¿qué quiere decir (mas o menos) "caro"?
4- No existe por tanto ningún aparatejo para pasar de continua a continua subiendo el voltaje, ya no digo construir uno, que parece que no es posible.????

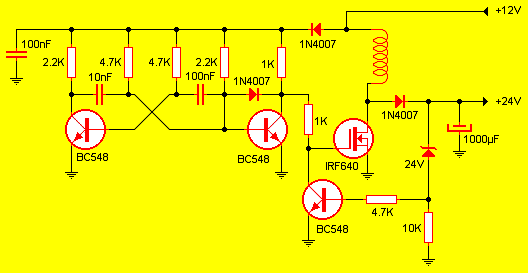

5- Buscando por la red he encontrado esto: "Elevador de 12 a 24V hasta 1A" (se refiere a los 12V que provee el mechero de un coche)

6- No se podría hacer algo similar pero para mi caso???

synthpop:

hola ,,lo que podria sugerirte es cambiar 2 cosas del circuito que adjuntaste
Primero: cambiar el Diodo Zener de 24v por uno de 9v a medio vatio,, ke es el voltaje al cual quedará regulado.
Segundo: Cambiar la resistencia de 10k por uno de valor mas bajo,,,una opcion sería entre 680 y 1K.Y el circuito lo alimentas normal con 5v.

Bueno sólo espero que te funcione porque no lo he probado aun ,,sólo aplicando lo poco ke se, te lo digo...suerte amigo

Tomado de los foros de Electrónica Unicom
