Motores monofásicos

Funcionamiento del motor monofásico espira en corto

Este artículo forma parte del siguiente tutorial >>>

Principio de funcionamiento del motor espira en corto:

Cuando se alimenta la bobina polar con un voltaje alterno, esta es recorrida por una corriente alterna I1, la cual produce un flujo 1 alterno.

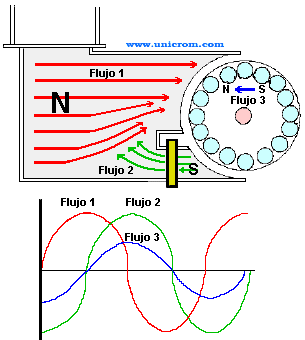

El flujo 1 (las lineas rojas en el diagrama) induce en la espira una corriente alterna I2 opuesta a la corriente I1.

La corriente alterna I2 produce el flujo 2 (lineas verdes en el diagrama) el cual es opuesto al flujo 1, por lo tanto el flujo 2 repele al flujo 1 y lo desvía.

El flujo 1 induce en las barras del rotor (en celeste) una corriente alterna I3 la cual también es opuesta a la corriente I1.

La corriente I3 produce el flujo 3 (ver linea azul en el diagrama), opuesto al flujo1.

El flujo 2 y 3 están en fase y desfasados con respecto al flujo 1 por lo tanto cuando el flujo 1 es mínimo, los flujos 2 y 3 son máximos. Ver el diagrama inferior.

Funcionamiento (diagrama de los flujos) de un motor monofásico espira en corto - Electrónica UnicromY se da en ese momento la atracción entre el flujo 2 y el flujo 3, ocasionando que el rotor gire.

De manera más directa:

Al alimentar la bobina polar aparece una corriente I que produce el flujo 1.

El flujo 1 a su vez induce una corriente I2 en la espira en corto y en las barras del rotor, produciéndose los flujos 2 y 3.

Estos últimos flujos que de acuerdo a la Ley de Lenz son opuestos al flujo 1.

Cuando el flujo 1 se anula, los flujos 2 y 3 son máximos, de ahí que el norte del flujo 3 es atraído por el sur del flujo 2, iniciandose el giro del rotor por efecto de un campo deslizante.
