Contador de anillo, registro de desplazamiento con biestable tipo D

Contador anillo. Registro de desplazamiento


Contador anillo o contador anular

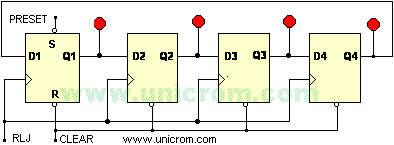

Conectando 4 biestables (FF) tipo D como se muestra en la figura.

- La señal de reloj es la misma para todos los biestables
- La señal CLEAR es la misma para todos los biestables
- La salida Q de un biestable es la entrada D del siguiente
- La salida Q del último biestable es la entrada D del primero, se tiene un contador anular o contador de anillo.

Nota: Se tiene la posibilidad de activar la entrada PRESET del primer biestable con el propósito de poder poner un "1" en éste.

Contador de anillo / anular, con biestable tipo D - Electrónica Unicrom

El propósito de este contador es de hacer avanzar el "1" de un biestable al siguiente, sucesivamente hasta hacerlo regresar al primer biestable.

Registros de desplazamiento con biestable tipo D

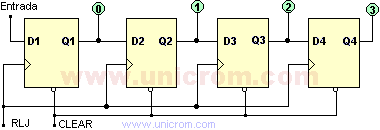

Los biestable tipo D se pueden utilizar en circuitos de registro de desplazamiento. (Ver siguiente gráfico). Los registros de desplazamiento se utilizan para almacenar y transferir la información de maneras diferentes.

Registro de desplazamiento con biestables tipo D - Electrónica Unicrom

En un registro de desplazamiento la información puede:

- Entrar en serie y salir en serie
- Entrar en serie y salir en paralelo
- Entrar en paralelo y salir en serie
- Entrar en paralelo y salir en paralelo
- Entrar en serie y salir en serie y paralelo
- Entrar en serie y paralelo y salir en serie

Donde:
La entrada en serie: se aplica a la entrada D del primer biestable
La salida serie: es la salida Q del ultimo
biestable
Entrada paralelo: Son las señales PRESET de todos los biestables
Salida paralelo: Son las señales en las salidas Q de todos los
biestables

Nota: FF = flip-flop = biestable
