Sirena con 4 transistores

Esta sirena con 4 transistores produce el sonido típico de una sirena convencional usando muy pocos componentes.

Funcionamiento de la sirena con 4 transistores

Los transistores T1 y T2 conforman un biestable (un circuito que tiene dos estados estables). Este circuito biestable oscila entre estos dos estados, alto y bajo, que se pueden medir en el colector del transistor T2.

Estos dos niveles de voltaje son entregados a un grupo de elementos conformados por las resistencias R5, R6 y el condensador C3 que dan la cadencia del sonido conforme se carga el condensador y descarga el condensador.

Esta cadencia del sonido se puede variar cambiando los dos condensadores C1 y C2 por otros de valor diferente.

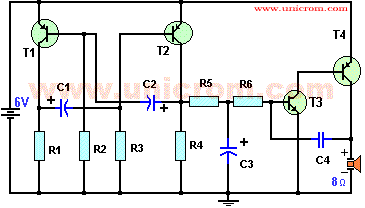

Sirena con 4 transistores

T3 y T4 que conforman, en combinación con el condensador C4, el oscilador que hace sonar el parlante de 8 ohmios.

Lista de componentes del circuito

  • 2 transistores PNP T1 y T2: BC559 o equivalente
  • 1 transistor NPN T3: BC547 o equivalente
  • 1 transistor PNP T4: BC636 o equivalente
  • 2 resistores:R2, R3 de 15 KΩ (kiloohmios)
  • 2 resistores: R1, R4 de 3.3 KΩ
  • 1 resistor: R5 de 10 KΩ
  • 1 resistor R6 de 27 KΩ
  • 2 condensadores electrolíticos (C1, C2) de 15 uF (microfaradios)
  • 1 condensador electrolítico (C3) de 4.7 uF
  • 1 condensador (C4) de 0.1 uF.
  • 1 parlante (bocina) común de 8 ohmios
