Funcionamiento del oscilador de relajación
Circuito que sirve para generar señales para dispositivos de control de potencia como Tiristores o TRIACs
El capacitor se carga hasta llegar al voltaje de disparo del transistor UJT, cuando esto sucede este se descarga a través de la unión E-B1.

El capacitor se descarga hasta que llega a un voltaje que se llama de valle (Vv) de aproximadamente 2.5 Voltios.

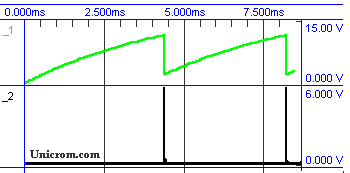

Con este voltaje el transistor UJT se apaga (deja de conducir entre E y B1) y el capacitor inicia su carga otra vez. (Ver la línea verde en el siguiente gráfico)
El gráfico de línea negra representa el voltaje que aparece en el resistor R3 (conectado entre B1 y tierra) cuando el capacitor se descarga.


Si se desea variar la frecuencia de oscilación se puede modificar tanto el capacitor C como el resistor R1. R2 y R3 también son importantes para encontrar la frecuencia de oscilación.
La frecuencia de oscilación está aproximadamente dada por:
F = 1/R1C
Es muy importante saber que R1 debe tener valores que deben estar entre límites aceptables para que el circuito pueda oscilar. Estos valores se obtienen con las siguientes fórmulas:
R1 máximo = (Vs - Vp) / Ip
R1 mínimo = (Vs - Vv) / Iv
donde:
Vs = es el valor del voltaje de alimentación (en nuestro circuito es de 20 Voltios)
Vp = valor obtenido dependiendo de los parámetro del UJT en particular
Ip = dato del fabricante
Vv =dato del fabricante
Iv = dato del fabricante
Lista de componentes del circuito
Transistores: 1 transistor de uniunión UJT 2N4870 o 2N2646
Resistores: 1 de 50 KΩ, (Kilohmios), 1 de 330Ω, (Ohmios), 1 de 47Ω, (Ohmios)
Capacitores: 1 de 0.1 uF, (uF = microfaradios)
Otros: 1 fuente de 20 voltios (una batería de 12 o 9 voltios puede funcionar)
