Luz de emergencia con LEDs

Luz de emergencia con diodos LEDs


Diagrama de luz de emergencia  con diodos LED - Electrónica Unicrom




Este circuito: Luz de emergencia con LEDs es muy interesante, pues a diferencia de los circuitos similares que utilizan bombillos indandescentes, utiliza diodos LED de alta eficiencia.

Un circuito con estas características permite tener una fuente de luz confiable con una duración varias veces mayor a la de los sistemas de luces de emergencia comunes.

Funcionamiento de la luz de emergencia con diodos LED

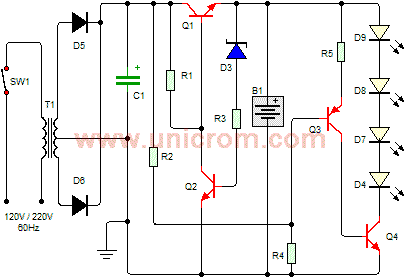

El diagrama muestra un circuito con dos partes:

- La primera es la encargada de cargar la batería cuando hay energía que viene del tomacorriente.
- La segunda es la encargada de activar el encendido de los diodos LED cuando la energía externa falta.

Cuando la energía que viene del tomacorriente está disponible, la batería se carga a través del transistor Q1. Q1 es polalizado y conduce por la corriente que le llega a través de R1.

El diodo zener se utiliza para proteger a la batería y no permite que se sobrecargue.

La suma del voltaje en el diodo zener más la caída base-emisor del transistor Q1 (0.65V) es el voltaje máximo al que se cargará la batería antes de que el sistema desctive la carga.

Cuando este voltaje se alcanza el diodo zener empieza a conducir polarizando Q2, quitándole corriente de polarización a Q1, que deja de conducir y la carga de la batería se detiene.

Mientras haya energía desde el tomacorriente, le divisor de voltaje creado por R2 y R4 no permite que el transistor Q3 y Q4 se polaricen, evitando que los diodos LED se enciendan

Cuando la energía falta, el voltaje en la unión de los resistores R2 y R4, disminuye, polarizando Q3 y Q4, encendiendo los diodos LED. Situación que se revierte cuando regresa la energía.

El conjunto Transformador (T1), diodos D5 y D6, y el capacitor electrolítico C1, forman la fuente de voltaje no regulada con la cual funciona el circuito.

El interruptor SW1 se utiliza para probar el funcionamiento del sistema. Cuando se abre SW1, se deben de encender los diodos LED. Un interruptor momentáneo normalmente cerrado puede funcionar bien.

La batería a cargar debe ser de ácido - plomo de 12VDC

Lista de componentes del circuito

- Q1=Q4: transistor bipolar NPN TIP 41C o similar
- Q2: transistor bipolar NPN 2N2222 o similar
- Q3: transistor bipolar PNP 2N3702 o similar
- D3: diodo zener 12V, 1/2 watt
- D5= D6: diodo 1N4004
- D4=D7=D8=D9: diodos LED blancos alta eficiencia
- R1: 560 ohmios
- R2: 220 ohmios
- R3: 1K
- R4: 10K
- R5: 510 ohmios
- C1: capacitor electrolítico 1000uF / 35V
- T1: transformador 120/240VAC a 18VAC, 1 A. con derivación central
- SW1: Interruptor para probar el sistema.
