Esta fuende de alimentación variable se basa en el conocido regulador de voltaje variable LM317
A diferencia de la fuentes de voltaje variable continuos, ésta establese unos voltajes de salida fijos con ayuda de un grupo de resistencias escogidas.
En el caso que se presenta, los valores de salida de la fuente de alimentación, pueden no ser muy útiles. Pero con ayuda de la fórmula de salida del regulador LM317 se pueden obtener los valores de resistores para voltajes mas útiles
La fórmula es: Vsalida = Vo = 1.25 (1+R2/Rx), don de Rx puede ser: R1, R3, R4, R5, R6, R7, R8

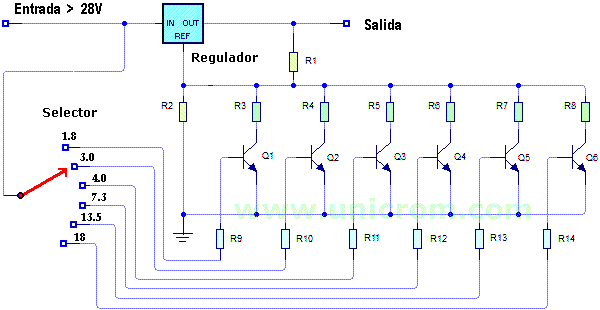

El voltaje de salida dependa de la posición de un selector que se muestra.
El resistor R2 = 4.7K limita el voltaje de salida a un máximo de 26V aproximadamente. Este caso se sa cuando el selector no se coloca en ninguna de las opciones que se muestra en el gráfico, y el voltaje de entrada al regulador no es menor a 28V
El circuito permite se ampliado con mas transistores y resistores para entregar más voltajes
Nota: Para obtener voltajes de salida más exactos, utilizar resistores de presición
Lista de materiales de la fuente de alimentación programable
Regulador de voltaje LM317
Transistor: 6 2N2222A
Resistores: R9 = R10 = R11 = R12 = R13 = R14 = 33K, R9 = 100, R10 = 330, R11 = 470, R12 = 1K, R13 = 2.2K, R13 = 3.3K, R1 = 220, R2 = 4.7K
Disipador de calor para el LM317
