Fluorescente conectado a 12VDC


Síguenos en Twitter Síguenos en Facebook


Boletín de Novedades


Correo Gratis


Este circuito nos permite poder utilizar un tubo fluorescente típico de hasta 40 watts para conectarlo a una batería o fuente de 12VDC.

Los fluorescentes típicos funcionan con 120 / 240 VAC, por lo que se necesita un circuito inversor para pasar de 12VDC a 120/240VAC

Este circuito lo implementaremos con ayuda de un circuito integrado 555 que funcionará como multivibrador astable.

La configuración de astable utilizada es la más simple que se puede lograr con un 555.

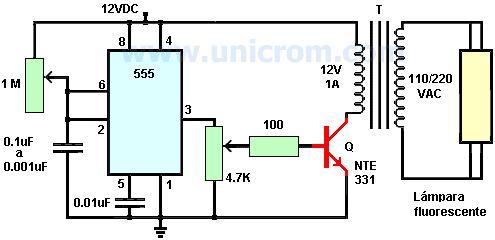

En el diagrama se puede ver que es posible variarle la frecuencia a la que trabaja el 555 cambiando los capacitores (0.001uF a 0.1uF) y variando el potenciómetro de 1 Megaohmio.

Tubo fluorescente conectado a 12VDC - Electrónica Unicrom

La frecuencia esta dada por: f = 0.72/(R x C) donde R es el valor dado por el potenciómetro. El tiempo en alto y en bajo es el mismo y es igual a: 0.69 x RxC

La idea es hacer que el mutivibrador entregue una señal de aproximadamente 10Khz

Esta señal cuadrada hace entrar en corte y saturación al transistor NPN NTE331, a través del resistor de 100 ohmios y el potenciómtro de 4.7 Kiloohmios.

El transistor está conectado al secuntario del transformador (12 VAC) y dará en el primario (la salida conectada al tubo fluorescente) un voltaje de 120VAC ó 240VAC dependiendo del transformador.

Variando el potenciómetro, variamos la intensidad de la corriente que hace entrar en saturación al transistor y por ende hace variar la intensidad de la corriente del colector que pasa por el primario del transformador.

A más corriente en la base del transistor, mayor intensidad de luz en la lámpara fluorescente.

Lista de materiales para el circuito

- Circuito integrados: 1 temporizador 555
- Resistores: 1 de 100 ohmios
- Potenciómetros: 1 de 1M y 1 de 4.7K
- Capacitores: 1 de 0.01uF, varios entre (0.001uF y 0.1uF).
- 1 transistor de Silicio NPN de media potencia NTE331 (TIP41)
- 1 transformador de 120/240VAC (según el voltaje del tubo fluorescente) a 12VAC, 1 Amp.
- 1 tubo fluorescente de 40 vatios máximo

Nota: No tocar el primario del transformador, pues en funcionamento entrega un voltaje alterno de 120/240 VAC.
