Este detector de oscuridad emite una señal sonora cuando la iluminación disminuye por debajo de cierto límite.

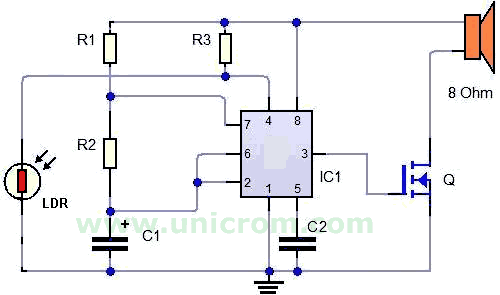

El elemento principal del circuito es el conocido circuito integrado 555 que está configurado para que funcione como multivibrador astable. (en su terminal de salida se obtiene una onda cuadrada contínua)
Funcionamiento del circuito
Para que el circuito se active solamente cuando haya oscuridad, se utiliza un LDR (fotorresistencia / fotorresistor). El detalle que permite que el 555 se active sólo cuando hay oscuridad, es la conexión de la patita 4 del 555 a la unión del resistor de 10K con el LDR. El pin 4 habilita el 555 cuando su voltaje es alto.
La red de resistores R3 y LDR, forma una división de voltaje. Cuando al LDR no le llega suficiente iluminación, su resistencia aumenta y el voltaje entre sus terminales sube. Este voltaje se aplica a la papita 4 del 555 y el integrado empieza a funcionar
Si el nivel de iluminación aumenta, la señal sonora se interrumpe.
Para controlar mejor el nivel de luz u oscuridad que cause que el circuito se active, se puede cambiar el resistor R3 por un resistor de 1K en serie con un potenciómetro de 100K. Variando el potenciómetro se puede hacer el ajuste.
Lista de materiales del circuito
IC1: temporizador 555
LDR (fotorresistencia / fotorresistor)
R1: resistor de 47K
R2: resistor 1K
R3: resistor 10K
C1: Capacitor electrolítico de 0.047uF
C2: Capacitor de 0.1uF
Q: Transistor MOSFET IRFZ44
Parlante de 8 ó 4 ohmios
