Cargador de batería de 12 voltios para auto

Circuito de cargador de batería de 12 voltios para auto


Circuito de cargador de batería de 12 voltios para auto - Electrónica Unicrom




El circuito del siguiente cargador de batería de 12 voltios es un circuito, de pocos elementos, que nos permitirá cargar la batería común de un auto, cuando ésta lo necesite, pues la carga se detiene cuando la batería llega a su máximo voltaje.

Este cargador de baterías de 12 voltios cargará la batería de nuestro auto a máxima corriente y ésta irá disminuyendo conforme el voltaje de la batería vaya llegando a su máximo, cuando la corriente de carga será cero (0 voltios)

Funcionamiento del Circuito de cargador de batería de 12 voltios para auto

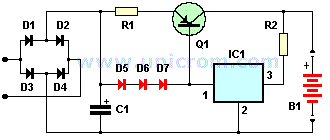

La combinación de 3 diodos semiconductores en serie, todos ellos en paralelo con el arreglo en serie de la resistencia R1 y la unión base emisor del transistor Q1, crean una fuente de corriente constante. Analizar el diagrama. La resistencia R1 establece la corriente que circulará por el transistor. Si cada diodo tiene una caída de voltaje de 0.7 votios (igual que la union base emisor del diodo), la corriente aproximada por R1 será I = V/R. I = 1.4 voltios /0.33 ohmios = 4.2 amperios.

La función del regulador de voltaje es mantener a la fuente de corriente activa. Cuando la batería está totalmente cargada (el voltaje es aproximadamente 15 voltios), por el regulador IC1 casi no circula corriente y Q1 entra en corte, pues por su base no pasa corriente.

La funcion de la resistencia R2 es limitar la corriente en la salida, y también a través de IC1. La resistencia R2 permite el paso de corriente por IC1, para que Q1 tenga corriente en su base y esté saturado hasta que el voltaje de salida llegue aproximadamente a 13.5 voltios.

A partir de este nivel de voltaje, la corriente empezará a disminuir y seguirá disminuyendo mientras el voltaje sigue subiendo.

Si se disminuye el valor de R2, se aumentará el voltaje final de carga de la batería. Si se desea que la batería se cargue a un valor menor, se puede colocar uno o más diodos en serie en uno de sus terminales, en el sentido del flujo de la corriente. Esto causará una caída de aproximadamente 0.7 voltios por diodo.

Notas:

- IC1 y Q1 deben utilizar dispador de calor
- El circuito se debe alimentar con 20VAC y debe poder entregar una corriente de al menos 5 amperios.


Lista de componentes del circuito

R1 = resistencia de 0.33 ohmios
R2 = resistencia de 8.2 ohmios
C1 = condensador electrolítico de 10,000uF / 100V
D1=D2=D3=D4=D5=D6=D7= diodo 1N4004
Q1 = transistor NPN MJ1504 o similar (NTE88)
IC1 = regulador de voltaje 7815
B1 = batería de 12 Voltios
