Cargador de batería con desconexión automática

Cargador de batería con desconexión automática


Cargador de batería con desconexión automática  -  Electrónica Unicrom




Este circuito sirve para cargar una batería / acumulador de 12 Voltios DC con la alimentación de 120/240 VAC (corriente alterna), que tenemos en la casa. La disponibilidad de este circuito evita la necesidad de visitar al taller especializado para realizar la carga.

Como funciona el cargador de batería con desconexión automática

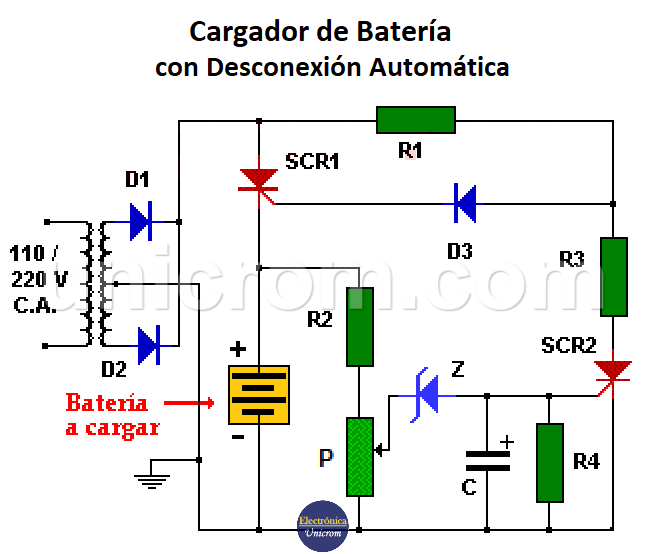

El sistema consiste de un sistema rectificador de onda completa (diodos D1 y D2 en el diagrama). El voltaje pulsante resultante (en forma de "m") se aplica directamente a la batería que se desea cargar a través del tiristor (SCR1).

Cuando la batería o acumulador está bajo de carga, el tiristor (SCR2) está en estado de corte (no conduce y se comporta como un circuito abierto). Esto significa que a la compuerta del tiristor (SCR1) le llega la corriente (corriente controlada por el resistor R1) necesaria para dispararlo.

Cuando la carga se está iniciando (la batería está baja de carga) el voltaje en el cursor del potenciómetro (la flechita) es también bajo. Este voltaje es muy pequeño para hacer conducir al diodo zener de 11 voltios. Así el diodo zener se comporta como un circuito abierto y SCR2 se mantiene en estado de corte.

A medida que la carga de la batería aumenta (el voltaje de la batería aumenta), el voltaje en el cursor del potenciómetro también aumenta, llegando a tener un voltaje suficiente para hacer conducir al diodo zener. Cuando el diodo zener conduce, dispara al tiristor (SCR2) que ahora se comporta como un corto.

Cuando el tiristor SCR2 conduce se crea una división de voltaje con los resistores R1 y R3. La división de voltaje causa que el voltaje en el ánodo del diodo D3 sea muy pequeño para disparar al tiristor (SCR1) y así se detiene el paso de corriente hacia la batería (dejando de cargarla).

Cuando esto ocurre la batería está completamente cargada. Si la batería se volviese a descargar el proceso se inicia automáticamente.

El capacitor C, se utiliza para evitar posibles disparos no deseados del SCR2

Lista de componentes del circuito

- Tiristores: 1 (SCR1) común de 1 amperio, 1 (SCR2) común de 5 amperios o más
- Resistores: 3 de 47Ω (ohmios), 2 watts (vatios), 1 potenciómetro de 750 Ω (ohmios), 2 watts (vatios), 1 de 1 KΩ (kilohmios), (1000Ω = 1 Kilohmio)
- Capacitores:1 capacitor electrolítico de 50 uF, 12 voltios o más, (uF = microfaradios)
- Diodos: 3 diodos rectificadores de 3 amperios, 1 diodo zener de 11 Voltios, 1 watt (vatio)
- Transformador: 1 transformador con secundario de 12 Voltio c.a., 4 amperios
