Alarma para auto con el C.I. 556 (dos temporizadores en un solo integrado)

Se presenta a continuación una mejora realizada por un colaborador de Electrónica Unicrom, quien implementó la alarma para auto con dos 555 y la rediseñó para que funcionara con un solo integrado: el 556. Además de otras mejoras.

Gracias Diego.

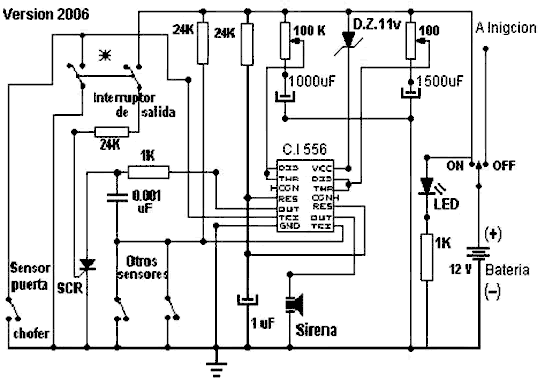

Antes que nada este circuito ya está publicado en esta página. La diferencia es que fue diagramado para un solo chip un 556.

La modificaciones que sufrió este diagrama eléctrico fuero en agregar unos componentes mas, se le agrego un LED que indica el armado del modulo, en lugar de las resistencias de fijas que le dan un determinado tiempo de función, se le agrego 2  Prest (potenciómetros) para darle variaciones del tiempo de la misma. Se le colocó un diodo zener de 11volts, para evitar si la batería esta por debajo de ese valor se desconecte, o no pueda ser activada, evitando así que se consuma toda la carga de la misma.

Otra modificación que le realice, pero todavía no pude probar bien, fue sustituir la sirena, por un relay, para que me cortara la corriente de la bobina del automotor. Pero eso todavía estoy ensayando la vialidad de ese sistema, por el momento.


El funcionamiento y lista de materiales es similar a Alarma para auto con dos 555. Tomar en cuenta las modificaciones y/o adiciones hechas por Diego.
