Como armé mi Amplificador stereo de 400 W:
El Chasís
Por: Jorge L. Jiménez, Director de LADELEC
www.ladelec.com  Barranquilla, Colombia, Octubre 2006.

El objetivo de este tutorial es mostrar y explicar el proceso completo del ensamble del potente amplificador de 400W por canal . Es necesario tener conocimientos intermedios de Electrónica y nociones sobre mecanizado y ajuste.

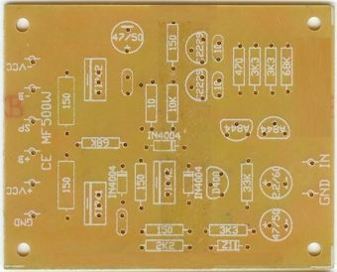

El único elemento crítico que debe conseguir con nosotros es la tarjeta del circuito del amplificador de 400W LADELEC. Todo lo demás puede conseguirlo con cualquier proveedor de partes electrónicas en su ciudad.

Tenga en cuenta que si usted fuera a comprar el aparato ya terminado en cualquier país de Latinoamérica, le costaría el equivalente a USD$400 ($1.000.000 en Colombia) mientras que si usted lo arma le costaría un 35% - 40% de ese valor.

Para comenzar con nuestro amplificador dividiremos nuestro aparato en bloques así:
1. Chasís
2. Fuente de poder
3. Pre-con tonos
4. Driver amplificador de 400W
5. Transistores de potencia de salida con disipador de calor
6. Accesorios y conectores

Luego adquirimos las piezas una a una según nuestro presupuesto; si tenemos para comprarlas todas de una vez, mejor. Vamos con el chasís:

El chasís o caja metálica es donde alojaremos las piezas de nuestro amplificador. No es crítica, es decir nuestro amplificador puede funcionar sin el, pero no es recomendable.

Las medidas del chasís deben estar muy aproximadas a las siguientes:

Altura: 13 cms Frente: 40cms y Fondo 35cms.

Hay disponible un chasís desarmable que se envía por correo y es muy funcional. Sea cual sea el que elijamos que sea resistente al peso y robusto para que soporte la vibración a la que estará expuesto por las ondas sonoras.

Debe poseer un orificio de 4 pulgadas para el extractor de calor, como también orificios para el conector de los parlantes, conectores de señal de entrada, cable de alimentación, portafusible, suiche ON-OFF y para el volumen, altos, medios y bajos.

Veamos los otros bloques y luego explicaremos paso a paso el armado.
