Grabador de memoria EPROM 1 Mb (27C010)
Por: Por Hugo G. Abalos   hugerar@hotmail.com
Argentina.

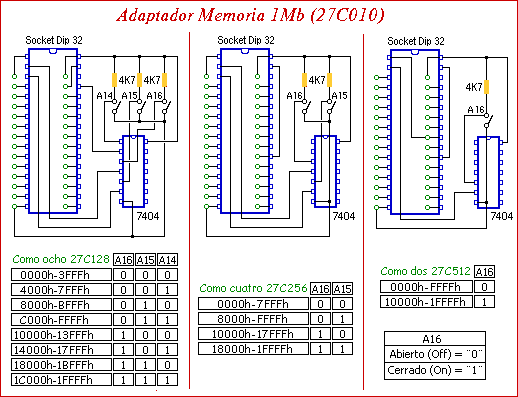

Este circuito permite grabar las EPROM 27C010 de 1Mb, simplemente usando una grabadora de memorias EPROM que soporte cualquiera de las memorias 27C512, 27C256, 27C128. Debido a las diferencias de tamaños entre una eprom 512 / 256 / 128 (28 pin) y la eprom 010 (32 pin) se hizo el adaptador. Aunque exista diferencia de encapsulado, la disposición de las patillas coincide casi todas

La EPROM 27010 se deberá grabar haciendo coincidir cada firmware exactamente en el bloque que le corresponde.

La EPROM 27010 tiene una capacidad de 131072 Kb o sea 2 veces la capacidad de una 27512 (65536 Kb), o 4 veces la capacidad de una 27256 (32768 Kb), o 8 veces la capacidad de una 27128 (16384 Kb).

Por ejemplo, si deseamos grabar la eprom 27C010, usando el grabador de Eprom como si estuviéramos grabando una Eprom 256, tendremos en cuenta la conmutación de direcciones siguientes:

Primer Soft................. 0000 a 7FFF .....  (A16 a ¨0¨, A15 a ¨0¨)
Segundo Soft.............. 8000 a FFFF ..... (A16 a ¨0¨, A15 a ¨1¨)
Tercer Soft................. 10000 a 17FFF... (A16 a ¨1¨, A15 a ¨0¨)
Cuarto Soft................ 18000 a 1FFFF...  (A16 a ¨1¨, A15 a ¨1¨)

Como para la conmutación usamos el IC 7404, el cual es un inversor, por lo tanto cuando el interruptor (A16, A15, o A14) está abierto (Off), tendremos un nivel lógico¨0¨, y cuando el interruptor este cerrado (On), tendremos un nivel lógico ¨1¨.


HGA
hugerar@yahoo.com.ar
