La resistencia interna en las fuentes de tensión


Resistencia Interna (Ri) de las fuentes de alimentación

Las fuentes de tensión, sean estas baterías, generadores, etc. no son ideales (perfectas).

Una fuente de tensión real está compuesta de una fuente de tensión ideal en serie con una resistencia (llamada resistencia interna).

Esta resistencia interna, no existe en la realidad de manera de que nosotros la podamos ver. Es una resistencia deducida por el comportamiento de las fuentes de tensión reales.

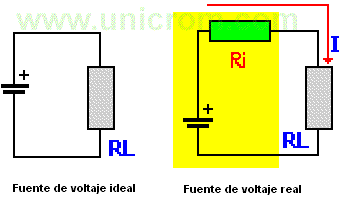

Ver diagramas de fuente de tensión ideal y de fuente de tensión real.

- VI = Voltaje en la resistencia interna, VL = Voltaje en la resistencia de carga
- RI = Resistencia interna, RL = Resistencia de carga

Resistencia interna de una fuente de tensión - Electrónica UnicromTomando los siguientes valores:
- I = 4 Amperios
- RI = 3 Ohmios
- RL = 5 Ohmios

 En cada una de las resistencias habrá una caída de tensión.
- VI = I x RI = 4 A x 3 W = 12 Voltios
- VL = I x RL = 4 A x 5 W = 20 Voltios

La caída total de tensión será: VI + VL = 12 V + 20 V = 32 Voltios (igual a la tensión de la fuente ideal) (ley de tensiones de Kirchoff).

Se puede ver con claridad que solamente 20 de los 32 voltios se aplican a la Carga (RL), la tensión restante se pierde en la resistencia interna. Frecuentemente esta tensión (la de 20 Voltios) se llama tensión terminal, debido a que se mide en los terminales de la fuente de tensión.

¿Cómo se obtiene la resistencia interna?

 1- Se mide la tensión en los terminales de una fuente de voltaje sin carga (sin RL). El voltaje medido será Vsc (voltaje sin carga)
 2- Se conecta una carga y se mide el voltaje en esta. El voltaje medido será Vcc (voltaje con carga)
 3- Se mide la corriente al circuito con carga. La corriente medida será I

Una vez que se tienen estos valores se aplica la siguiente ecuación:

RI = (Vsc – Vcc ) / I

Ejemplo:

Si Vsc = 12 Voltios , Vcc = 11.8 Voltios e I = 10 Amperios
RI = 0.05 Ohms

Con lo expuesto se puede concluir que a más corriente demande la carga (RL), menor será el voltaje terminal, debido a la mayor caída en la resistencia interna (RI).
