Referencia de tensión con diodo zener y transistores.

Un diodo Zener es el dispositivo más barato y simple para obtener una tensión de referencia más o menos estable.

Sin embargo, hay que adaptarse a los valores de tensiones Zener presentes en el mercado (5.6V, 6.2V, 6.8V,...), presenta fuerte deriva térmica y el ruido, especialmente ruido de avalancha, es muy elevado.

Las limitaciones del diodo Zener pueden ser resueltas en parte con la ayuda de un OA resultando un circuito con características de autorregulación.

En la figura 11.2, la configuración no-inversora del OA 741 permite ajustar la tensión de salida variando R2

Referencia de voltaje autoregulada con amplificador operacional 741 - Electrónica Unicrom

Basado en esta estructura, el circuito monolítico REF102 (figura 11.3.a) de Burr-Brown es un ejemplo típico de una referencia de tensión de 10V compensado térmicamente que utiliza un diodo Zener de Vz = 8.2V. La corriente máxima de salida es de 10 mA. La tensión de salida viene definida por la siguiente ecuación:

Voltaje de salida de circuito monolítico REF102. Referencia de voltaje - Electrónica Unicrom

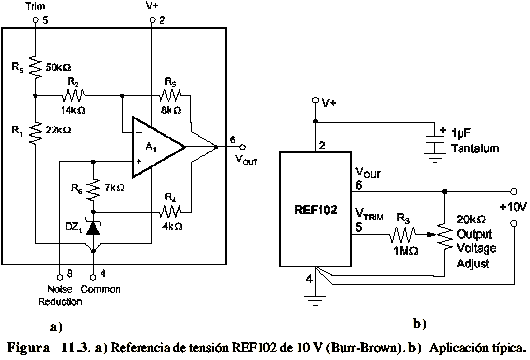

a) Referencia de voltaje de 10V con REF102 y b) Aplicación típica - Electrónica Unicrom

Una aplicación típica de este circuito se presenta en la figura 11.3.b.

Una vez ajustado la tensión de salida a 10V a través de la resistencia Rs =1M conectado al terminal 5 (VTRIM) y el potenciómetro de 20k, su compensación térmica asegura una variación máxima de 0.7mV en la tensión de salida para una variación de 0º a 70º de temperatura.

Otros ejemplos de circuitos referencia de tensión monolíticos compensados térmicamente son el LM329 (National Semiconductor), el LM3999 de 6.95V (National Semiconductor) y el LTZ100 (Linear Technology).
