Amplificadores con transistores: Modelos de pequeña señal

Teoría de redes bi-puerta


2.2 Teoría de redes bi-puerta

El comportamiento de un circuito lineal bi-puerta, tal como se muestra en la figura 2.1, puede ser especificado a través de dos corrientes (I1 e I2) y dos tensiones (V1 y V2).

En función de las dos posibles variables seleccionadas como independientes, ese circuito lineal puede ser caracterizado mediante cuatro tipo de parámetros ({Z}, {Y},{H},{G}), que en notación matricial, se expresan de la siguiente manera

Notación matricial para redes bi-puerta - Electrónica Unicrom

Los parámetros {H} o h o híbridos son los que mejor caracterizan el comportamiento lineal de pequeña señal de un transistor bipolar. Estos parámetros relacionan la V1 e I2 con la I1 y V2 mediante la siguiente ecuación

Relación entre Vi e I2, V2 e I1 en redes bi-puerta - Electrónica Unicrom

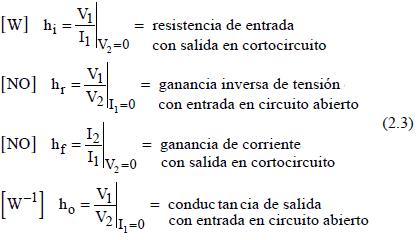

Donde

Parametros h para una red bi-puerta - Electrónica Unicrom

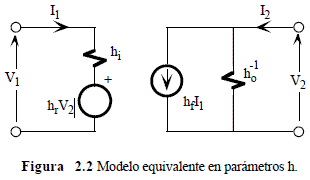

El modelo circuital en parámetros h de un circuito lineal se indica en la figura 2.2.

Modelo equivalente  en parámetros h de una red bi-puerta - Electrónica Unicrom
