1.9 Polarización de los FET

Los circuitos básicos que se utilizan para polarizar los BJT se pueden emplear para los MOSFET.

EL JFET tiene el inconveniente de que la tensión VGS debe ser negativa en un NJFET (positiva en un PJFET) que exige unos circuitos de polarización característicos para este tipo de dispositivos.

En este apartado únicamente se presentan dos de los circuitos más utilizados: polarización simple (figura 1.17), se utiliza una fuente de tensión externa para generar una VGS<0, y autopolarización (figura 1.18), la caída de tensión en la resistencia RS debida a ID permite generar una VGS<0.

Circuito de polarización simple de un NJFET. Diagrama circuital y Ecuaciones analíticas - Electrónica Unicrom

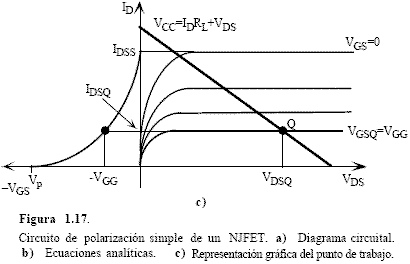

Polarización simple de un NJFET. Representación gráfica del punto de trabajo. Electrónica Unicrom,

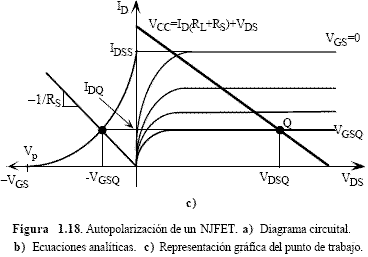

Autopolarización de un NJFET. Diagrama circuital y Ecuaciones analíticas - Electrónica Unicrom

Autopolarización de un NJFET. Representación gráfica del punto de trabajo - Electrónica Unicrom
