Como hacer un impreso en Eagle Layout Editor

Ordenar componentes y uso del DRC (reglas de diseño)

Este artículo forma parte del siguiente tutorial >>>

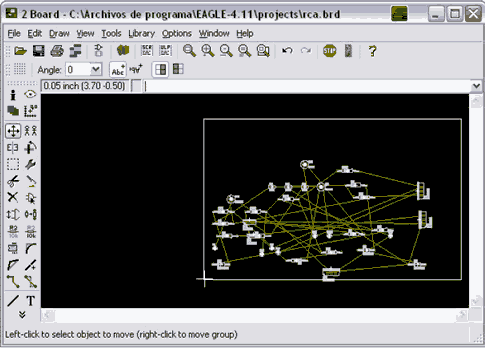

Luego ordenamos todos los componentes con el comando move y como quieres que se ubiquen dentro de ella

Ordenamiento de los componentes en la placa con el comando MOVE  en el programa Eagle Layout editor - Electrónica Unicrom

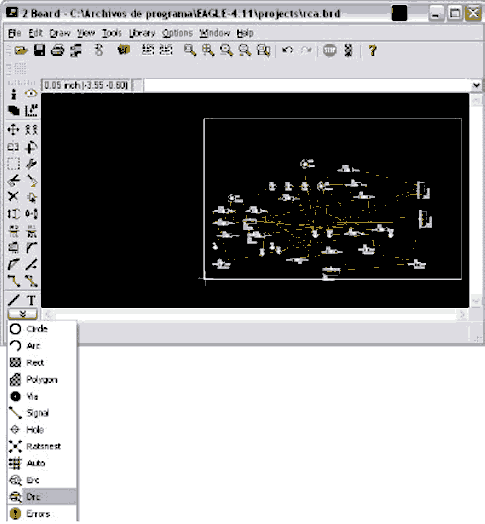

Una vez ubicados todos los componentes se procede a dar las instrucciones de nuestro circuito al DRC así:

Utilización del DRC (reglas de diseño) en el Eagle layout editor - Electrónica Unicrom
