Generadores de señal

Multivibrador astable (parte 1)

Este artículo forma parte del siguiente tutorial >>>

10.7- Multivibrador astable

Una onda cuadrada puede ser generada mediante un multivibrador astable que conmuta periódicamente entre sus dos estados inestables.

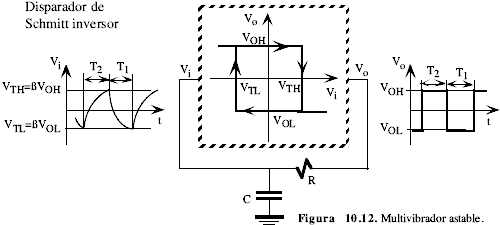

Este circuito puede ser realizado conectando a un disparador Schmitt (circuito con dos estados estables) una realimentación constituida por un red RC tal cómo se muestra en la figura 10.12.

El circuito resultante no presenta ningún estado estable, y por ello se denomina multivibrador astable.

Multivibrador astable con disparador schmitt - Electrónica Unicrom

El multivibrador astable puede ser realizado a partir de un disparador de Schmitt con dos estados estables correspondientes a los niveles de tensión de salida VOH y VOL.

El cambio de un estado a otro se producirá cuando la Vi alcance el valor de VTL(VOL VOH) o cuando alcance el valor de VTH (VOH VOL); VTH y VTL dependen de VOH y VOL a través del factor ß: VTH=ßVOH y VTL=ßVOL.

Para obtener las ecuaciones de este circuito, se supone el disparador Schmitt tiene una tensión de salida inicial de Vo=VOL y el condensador de Vi=VTL.

En este momento, el condensador se carga a través de R hasta alcanzar la tensión Vi=VTH, instante en el cual el disparador cambia de estado y pasa a Vo=VOL. En este momento, el condensador que estaba cargado a VTH se descarga siguiendo la siguiente ecuación

Fórmula de descarga de condensador en multivibrador astable con disparador Schmitt  - Electrónica Unicrom

El condensador dejará de descargarse hasta que Vi=VTL instante en el cual el disparador Schmitt pasa a tener el nivel de salida VOH. El tiempo T1 de descarga del condensador corresponde al tiempo que tarda en variar su tensión de VTH a VTL. Este tiempo se obtiene al resolver la ecuación 10.21 para que Vi (t=T1) = VTH resultando

Fórmula de tiempo de descarga del condensador  en multivibrador astable con disparador Schmitt - Electrónica Unicrom
