Circuito impreso (PCB) con Eagle Layout Editor

Impreso (PCB) en Eagle Layout Editor

---

1 Nuevo proyecto y esquemático
2 Agregar componentes a esquemático
3 Conexión de componentes con el comando NET
4 Creación del circuito impreso
5 El comando MOVE
6 Ordenamiento de los componentes y utilizacion del DRC
7 Distancia entre pistas, pads y vias
8 Configuración del Autoroute
9 Circuito impreso con componentes
10 Circuito impreso sin componentes

---

Boletín de Novedades

Correo Gratis

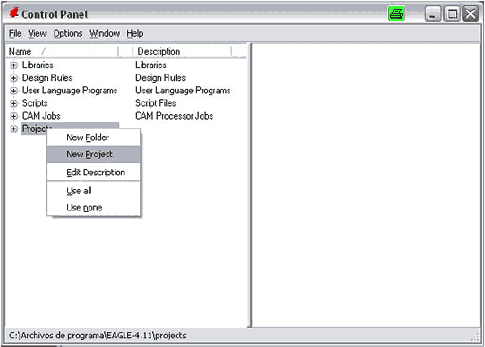

Después de abrir el programa, dar click derecho, new-project ,asi:

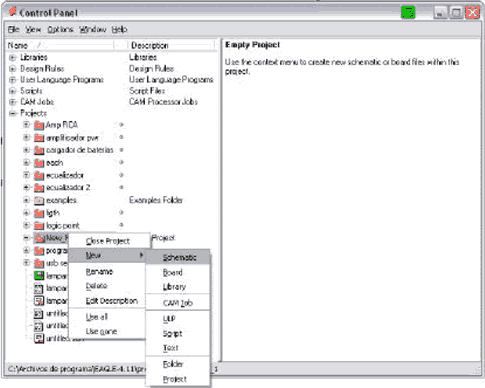

Luego de tener el nuevo proyecto se da click derecho, new schematic, así
