Impedancia y tensión de corto circuito de un Transformador

Impedancia y Tensión de corto circuito

El propósito que tiene el ensayo o prueba de cortocircuito es el de determinar:


  • Las pérdidas en los bobinados.
  • Las pérdidas de voltaje en el secundario cuando el transformador está funcionando nominalmente.
  • La impedancia del transformador principalmente.

Para realizar la prueba se pone el bobinado secundario del transformador en cortocircuito y se alimenta el bobinado primario con un voltaje alterno regulable. El voltaje alterno regulable parte de cero voltios y va incrementándose su valor hasta alcanzar las corrientes nominales en ambos bobinados del transformador. (Ver la corriente alterna C.A.).

Con los valores nominales de corriente en ambos bobinados se mide el valor del voltaje en el primario (Ecc) y se determina la impedancia del transformador utilizando la siguiente fórmula: Imp = Ecc x 100 / E1 (%).

Cómo obtener la Impedancia y tensión de corto circuito de un Transformador

Donde:

  • Imp = Impedancia del transformador en %.
  • Ecc = Voltaje o tensión de cortocircuito.
  • E1 = Voltaje primario nominal.

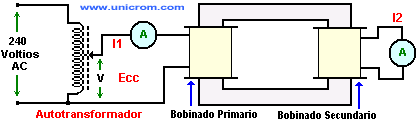

En el diagrama que se muestra a continuación se utiliza un autotransformador para obtener el voltaje alterno regulable para alimentar el bobinado primario del transformadorI1 es corriente en el bobinado primario e I2 es corriente en el secundario que está en corto circuito.

El valor de la impedancia del transformador (Imp) debe tomarse en cuenta a la hora de realizar acoples para que no existan des balances a la hora de aplicarle carga al banco de transformadores. También indica la eficiencia y calidad del transformador, ya que mientras más es el valor de la impedancia, mayores serán sus pérdidas.
