Características del transistor bipolar

Circuitos de polarización de transistores bipolares

Este artículo forma parte del siguiente tutorial >>>


1.5.- Circuitos de polarización de transistores bipolares

La selección del punto de trabajo Q de un transistor se realiza a través de diferentes circuitos de polarización que fijen sus tensiones y corrientes.

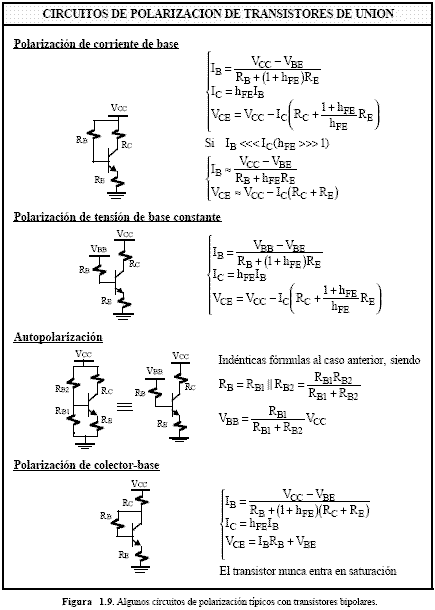

En la siguiente figura 1.9 se incluyen los circuitos de polarización más típicos basados en resistencias y fuentes de alimentación; además, se indican las ecuaciones que permiten obtener el punto de trabajo de los transistores. Estos circuitos presentan diferencias en algunos casos importantes.

Por ejemplo, el circuito de la figura 1.8.a (página anterior) es poco recomendable por carecer de estabilidad; bajo ciertas condiciones se puede producir deriva térmica que autodestruye el transistor.

La polarización de corriente de base de la figura 1.9 es mucho más estable aunque el que más se utiliza con componentes discretos es el circuito de autopolarización. La polarización de colector-base asegura que el transistor nunca entra en saturación al mantener su tensión colector-base positiva

Circuitos de polarización de transistores de unión - Electrónica Unicrom

Por: Gustavo A. Ruiz Robredo ruizrg@unican.es
