Circuito RL, resistencia en corriente alterna


Circuito RL (resistencia - bobina) en serie en C.A.

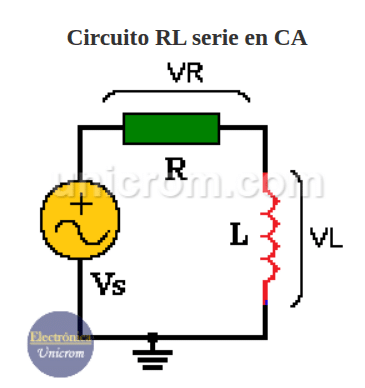

En un circuito RL serie en corriente alterna, se tiene una resistencia y una bobina en serie. La corriente en ambos elementos es la misma.

Circuito RL serie en corriente alterna - Electrónica Unicrom

La tensión en la bobina está en fase con la corriente (corriente alterna) que pasa por ella. (tienen sus valores máximos simultáneamente), pero el voltaje en la bobina está adelantado a la corriente que pasa por ella en 90º (la tensión tiene su valor máximo antes que la corriente)

Formas de onda en circuito RL serie - Electrónica Unicrom


El valor de la fuente de voltaje que alimenta este circuito esta dado por las siguientes fórmulas:
- Voltaje (magnitud) VS = (VR2 + VL2)
1/2
- Angulo = /Θ = Arctang (Vl / VR).

Estos valores se expresan en forma de magnitud y ángulo. Ver el diagrama fasorial de tensiones

Circuito RL en serie, diagrama fasorial y de tensiones - Electrónica Unicrom

Ejemplo:  47 /30° que significa que tiene magnitud de 47 y ángulo de 30 grados

La impedancia Z sería la suma (suma fasiorial) de la resistencia y la reactancia inductiva.
Y se puede calcular con ayuda de la siguiente fórmula:

                                     VS /Θ
Impedancia = Z /Θ  =   -------
                                  I /Θ)

Para obtener la magnitud de Z de dividen los valores de Vs e I

Para obtener el /Θ de Z se resta el ángulo de la corriente, del ángulo del voltaje

Nota: lo que está incluido en paréntesis elevado a la 1/2, equivale a la raíz cuadrada.
