Amplificador surtidor común

FET: Equivalente AC.
Ganancia de tensión del amplificador surtidor común


El Amplificador
surtidor común

- FET: Amplificador surtidor común
- FET: Realimentación negativa en amplificador surtidor común. Condensador de derivación
- FET: Amplificador surtidor común. Equivalente AC, ganancia de tensión

Síguenos en Twitter Síguenos en Facebook


Boletín de Novedades


Correo Gratis

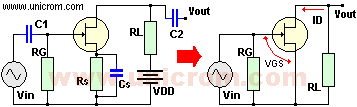

El amplificador surtidor común con FET de la figura tiene dos condensadores de bloqueo. Uno para separar el amplificador de la fuente de señal que lo alimenta (C1) y otro (C2) que aísla el amplificador de la próxima etapa (la etapa que recibe la señal amplificada).

También hay un condensador de derivación Cs (en paralelo con la resistencia Rs). Estos condensadores se escogen para que, en el rango de frecuencias a que va a trabajar este amplificador, se comporten como cortos circuitos.

En el análisis de pequeña señal (señal alterna), la fuente de tensión de corriente continua (VDD) se cortocircuita. El circuito del amplificador entonces se puede representar como en la siguiente figura.

Equivalente AC de un circuito amplificador surtidor común con FET - Electrónica Unicrom

Ganancia de tensión del amplificador surtidor común

La ganancia de tensión se obtiene con la fórmula: AV = - Vout / Vin

Donde:

AV = Ganancia de tensión
Vout = Tensión de salida
Vin = Tensión de entrada

El signo negativo significa que la salida sale invertida con respecto a la entrada.

Otra forma de obtener la ganancia es con la siguiente fórmula:

AV = - gm x RL

En esta fórmula aparece el valor de la transconductancia (gm).

gm = ID / VGS

Este cociente está definido como la razón de un pequeño cambio en la corriente de drenaje entre un pequeño cambio en la tensión compuerta - surtidor, cuando VDS es constante.

La transconductancia da información acerca de la capacidad del FET de suministrar cambios de corriente de drenage (ID) cuando se cambia la tensión de compuerta surtidor (VGS)
