Hacer circuito impreso (PCB) con Eagle Layout Editor

Después de abrir el programa, dar click derecho, new-project, asi:


Hacer circuito impreso (PCB) con Eagle Layout Editor

Luego de tener el nuevo proyecto se da click derecho, new schematic, así

Agregar componentes. (Eagle Layout editor)

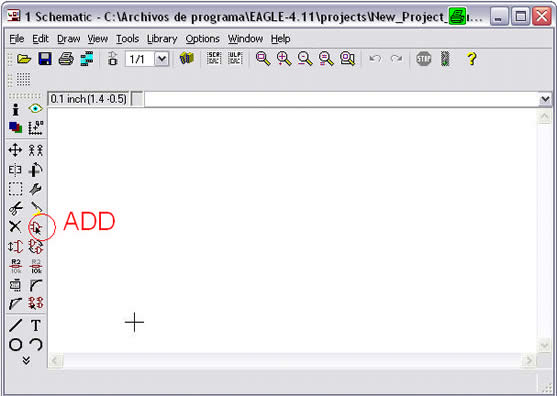

Luego que aparece la ventana schematic, necesitamos agregarlos componentes para realizar nuestro esquema electrónico así:

Agregar componentes al esquemático en Eagle Layout Editor (primer método) - Electrónica Unicrom

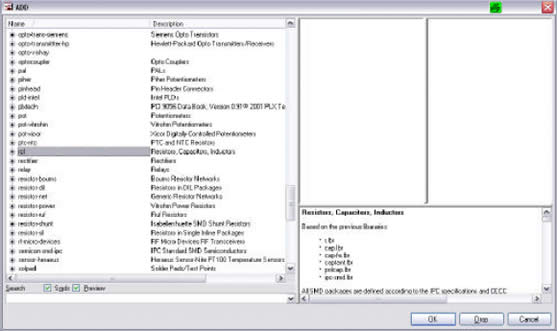

Otra manera de hacer esto es digitar en el teclado el comando add y luego Enter, y aparecerá lo siguiente:

Agregar componentes al esquemático en Eagle Layout Editor (segundo método) - Electrónica Unicrom

Aquí se encuentran todas las librerías de componentes de Eagle, en el cual seleccionamos todos los componentes para armar nuestro esquema.

Las resistencias, condensadores y bobinas se encuentran ella librería rcl, los circuitos integrados análogos en linear.

Tut_impreso_eagle_layout_editor1.asp   Tut_agregar_componentes_eagle_layout_editor.asp
