Los ruidos eléctricos: Modo Común y Normal

Ruido en una computadora
Soluciones posibles al ruido de modo común





Existen protectores y supresores de picos para atenuar los problemas causados por el ruido común.

Estos componentes son conectados entre los conductores de vivo y neutro en el tomacorriente de salida de algunos equipos como estabilizadores y UPS.

La mayoría de los supresores de picos contienen un elemento llamado varistor (MOV, por su denominación en inglés, metal oxide varistor).

Un varistor es un componente cuya resistencia interna depende de la tensión aplicada entre sus terminales.

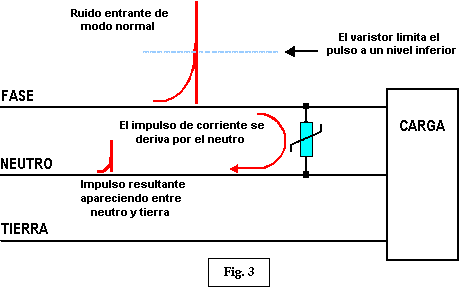

Una alta tensión que aparezca a través de un varistor será limitada a un valor específico, y la corriente resultante será derivada por el varistor impidiendo que circule por los sensibles circuitos electrónicos del equipo de computación. Ver Figura 3. La corriente es disipada en el varistor en forma de calor.

UPS - Soluciones posibles a ruido modo común - Electrónica Unicrom

Los supresores de picos pueden crear sin embargo un problema adicional tal como se lo ilustra en la Figura 3. La corriente que se deriva a través del conductor de neutro puede crear un ruido de modo común.

La tensión de pico del ruido común depende de la impedancia de los cables, de la magnitud de la corriente original y de la capacidad de disipación del supresor de picos.

El supresor de picos representado en la Figura 3 está en su forma más simple.

Existen también en el mercado, supresores mucho más complejos, de naturaleza híbrida, que derivan la corriente de ruidos en una forma similar. Estos supresores híbridos incorporan componentes como inductores, capacitores, etc.

En algunas configuraciones los varistores y filtros también están presentes entre los conductores de neutro y tierra para reducir los problemas de ruido común creados por la acción del varistor en modo normal.
