Software para comunicación por "Contactos Secos"
(II parte)

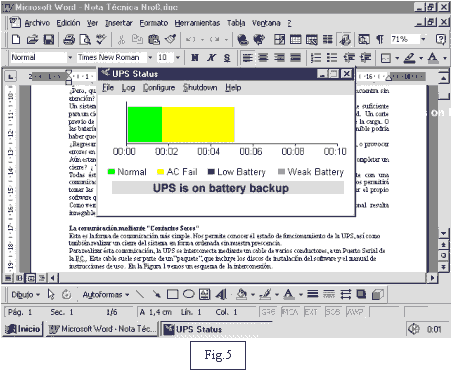

Si se produce una falla en la línea de alimentación, y la UPS pasa a trabajar en modo batería, el programa se maximizará, mostrando una pantalla como la que vemos en la Figura 5.

Esta misma pantalla también puede ser visualizada manualmente, (pulsando con el mouse sobre el icono del programa en la barra de tareas) para acceder, tanto al estado actual de la UPS, como a todo un registro de los eventos ocurridos en los últimos meses, lo que nos permitirá realizar un estudio sobre las anomalías de la línea, (cantidad de fallas, frecuencia, duración, horarios críticos, etc.) el comportamiento de la UPS, y las acciones tomadas.

En la Figura 5 vemos que se presentó una falla de línea y que la UPS se encuentra operando en modo batería. Si la tensión de la batería desciende a un valor crítico, el mensaje cambiará, indicando tal situación, y la barra amarilla cambiará a rojo.

Si la tensión de línea vuelve a su condición normal, el gráfico pasará a verde nuevamente y el mensaje será el de UPS en funcionamiento normal (ó cualquier otro texto que haya sido configurado en el ajuste o programacion inicial).

Como ya habíamos mencionado anteriormente, el programa genera un registro de todos los eventos, aún el de su propia activación ó cierre. Para acceder a este registro maximizamos el programa y abrimos Log / View Log File tal como vemos en la Figura 6.

Tenemos también la posibilidad de ver los eventos de todo un mes, así como hacer un análisis de las fallas ocurridas.
En las Figuras 7 , 8 y 9 mostramos las respectivas pantallas de cada una de éstas opciones.
