Interfaz y control de una UPS


Interfaz y Control de una UPS: La Comunicación mediante "Contactos Secos"



La comunicación mediante "Contactos Secos"

Esta es la forma de comunicación más simple. Nos permite conocer el estado de funcionamiento de la UPS, así como también realizar un cierre del sistema en forma ordenada sin nuestra presencia.

Para realizar esta comunicación, la UPS se interconecta mediante un cable de varios conductores, a un Puerto Serial de la PC.

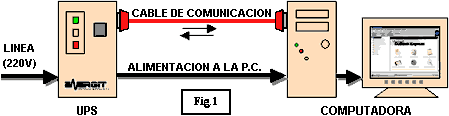

Este cable suele ser parte de un "paquete", que incluye los discos de instalación del software y el manual de instrucciones de uso. En la Figura 1 vemos un esquema de la interconexión.

Interfaz y control de una UPS  -  Electrónica Unicrom:

Por intermedio del cable de interconexión son enviadas generalmente tres importantes informaciones ú órdenes entre la UPS y la computadora.

1) Información de un problema en la línea de alimentación, que ha provocado que la UPS haya pasado a funcionar en modo batería.

2) Información de que la batería está alcanzando su nivel mínimo de capacidad, y que la energía de reserva se agotará en un tiempo muy breve.

Esta información, recibida en la PC, es interpretada y procesada por el software, que comunmente tomará las siguientes acciones:

3) Mostrará en la pantalla del monitor que ha ocurrido un fallo de línea, alertando al operador, e indicando además mediante un contador regresivo el tiempo restante de autonomía del que teóricamente se dispone.

4) Al recibir la señal de estado crítico de la batería, comenzará de manera automática un cierre de los archivos abiertos y del sistema operativo.

5) Al terminar de efectuarse el cierre ordenado, el software de comunicación enviará a la UPS una orden que apagará el inversor, impidiendo una descarga total de las baterías.

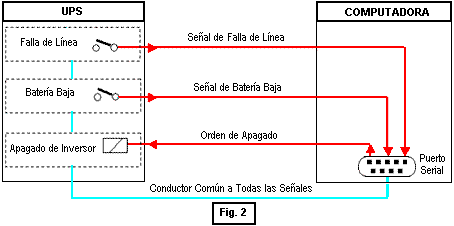

En la Figura 2 podemos apreciar como se realiza el intercambio de información entre la PC y la UPS.

Interfaz y control de una UPS: Comunicación mediante "contactos secos"  -  Electrónica Unicrom:

Nota: Aún cuando en la Figura 2 se ha optado por la representación esquemática de contactos tipo relevadores, en la gran mayoría de las UPS actuales, éstos han sido reemplazados por componentes de estado sólido (optoacopladores).
