UPS - Los Ruidos eléctricos modo común y modo normal

Los ruidos de la línea de energía eléctrica que ingresan a la fuente de alimentación de una computadora, pueden causar graves problemas en el hardware o software del equipo.

Normalmente, una UPS está considerada como la mejor solución para prevenir éste tipo de problemas.

Ruidos de modo común y modo normal.

En un sistema simple de distribución de energía, hay normalmente tres conductores conectando la computadora al enchufe en la pared. Hay un cable activo ó "vivo", un cable de neutro, y un cable de tierra. La potencia es entregada a la carga usando los cables de vivo y neutro. El cable de tierra tiene un propósito de seguridad.

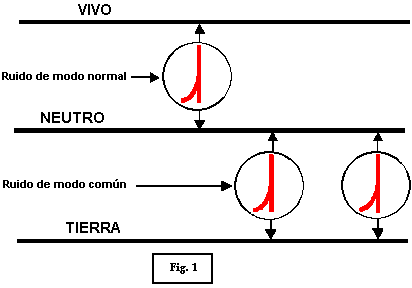

En el contexto de las fuentes de alimentación, "ruido" es cualquier impulso de tensión indeseable que pueda aparecer a su salida. El ruido a la salida es causado por ruido en los tres cables de entrada, y puede aparecer tanto como "ruido normal" ó como "ruido común". La Figura 1 ilustra como aparecen los ruidos de modo común y modo normal en la línea de potencia.

El ruido de modo común está presente tanto en el conductor de vivo como de neutro, y es medido con respecto a tierra. (El término común se refiere al hecho de que un ruido idéntico aparece en el conductor de vivo y neutro.) El ruido de modo común puede ser causado por descargas atmosféricas, la operación de interruptores, ó una mala conexión de tierra.

El uso de protectores de picos de sobretensión también puede crear ruidos de modo común, ya que la energía del ruido en modo normal es derivada dentro del conductor de neutro.

Los ruidos que pueden ser medidos entre el vivo y el neutro, son llamados ruidos de modo normal ó ruidos de modo inverso.

La mayoría de los ruidos de modo normal son producto del encendido ó apagado de grandes cargas, fundamentalmente grandes motores ó capacitores de corrección de factor de potencia.
