Operación en Modo Normal de UPS On Line

OPERACION - Modo Normal de UPS On Line:

En el Modo Normal, “INT1” está cerrado alimentando el Rectificador, éste a su vez proporciona un voltaje de CD Regulado para alimentar el Inversor y a su vez mantener las Baterías en flotación.

El voltaje del Rectificador es convertido por el Inversor en un voltaje de Corriente Alterna Regulado en Voltaje y en Frecuencia para por medio de “INT3” alimentar la carga. En este instante el “INT4” está abierto y el “Switch Estático” está apagado.

Como podemos observar, el voltaje de la Línea Comercial es descompuesto al ser convertido en Corriente Directa y cualquier variación de Voltaje, Frecuencia, Pico de Voltaje, etc. es eliminado durante la conversión a Corriente Directa.

El Inversor a partir de esta Corriente Directa genera una nueva señal de voltaje de 120 vca la cual es totalmente diferente a la que entró al UPS de la Línea Comercial y es por eso que aún y cuando haya en la entrada todo tipo de problemas de variación de voltaje ó picos de voltaje, en la salida no se verán reflejados porque el voltaje de salida es un voltaje nuevo creado por el Inversor.

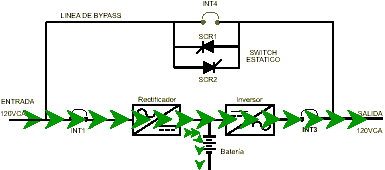

En el diagrama siguiente podemos observar la trayectoria de la corriente, la línea más gruesa representa el camino por el cual circula la corriente hacia la carga y la línea más delgada representa la corriente de flotación para mantener cargadas las baterías.
