Como programar un PLC

Bobinas. Ejemplos de programación de
un Control Lógico Programable (PLC)


Elementos de un PLC:
Bobinas

Las bobinas no son mas que un arrollamiento de alambres los cuales al aplicarles un voltaje estas crearán un fuerte campo magnético.

Por lo tanto las bobinas que actúan en los programas de PLC representan los electroimanes de los relevadores eléctricos.

Las bobinas se consideran como elementos internos del PLC pero estas también representan salidas.

Cuando se representan internamente actúan como electroimanes donde su principal letra característica son: la M y la V.

Cuando representan una salida estos se representan especialmente con la letra Q. (las salidas mas comunes representan a motores eléctricos, solenoides, cilindros eléctricos entre otras salidas)

Ejemplos de programación de PLC

A continuación daremos 2 ejemplos sencillos en donde se pueden utilizar puros contactos y bobinas.

Programa en escalera de un encendido y paro de un motor eléctrico - Electrónica Unicrom

Ejemplo A: armar un programa en escalera el cual me encienda un motor eléctrico a través de un contacto y que éste se apague cuando presionemos otro contacto.

Como se observa el contacto I0.0 e I0.2 son elementos de entrada y la bobina M0.0 es una bobina interna del PLC.

La salida en este caso un motor eléctrico se representa con la bobina Q0.0

Explicación del ejemplo A: cuando usted presione el elemento I0.0 este hará que se active la bobina M0.0 y a causa de ello provocara que el contacto auxiliar M0.0 se cierre y así se encienda el motor eléctrico.

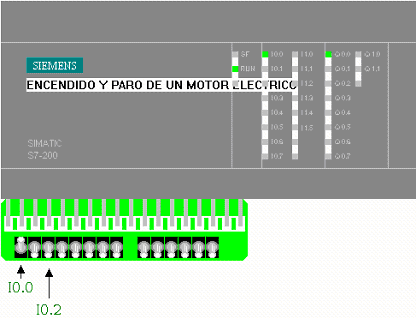

Encendido y paro de un motor eléctrico con un PLC Siemens - Electrónica Unicrom

El contacto auxiliar M0.0 sirve como una retroalimentación al circuito.

Esto se hace por que por lo común los contactos de entrada son de pulso y este se encuentra en uno cuando lo tengamos presionado y al soltarlo cae a cero. Por lo tanto para evitar eso se retroalimenta el contacto.

El motor se detendrá únicamente cuando se presione el contacto I0.2 ya que este cortara la retroalimentación que existe en el circuito.

Ejemplo B: hacer un programa en lenguaje escalera el cual encienda y pare un motor eléctrico.

Además dicho programa deberá contener protecciones para proteger al motor, esto es, que se detenga automáticamente cuando halla una sobrecarga (recuerde que una sobrecarga en el motor significa un aumento en la corriente de consumo) y además que se detenga cuando exista alta temperatura en el motor.

El ejemplo propuesto anteriormente lo resolveré para la segunda parte de este tutorial. Por lo tanto si alguien lo desea hacer antes de que lo presente que me lo envié a mi correo para analizarlo. Correo:

En la segunda parte trataremos otros elementos como el: temporizador y contador. Así como ejercicios prácticos.

Pero estoy pensando hacer otra tercer parte que hablará de: comparación y aritmética tanto fija como flotante.
