Placas del Grabador de Pic

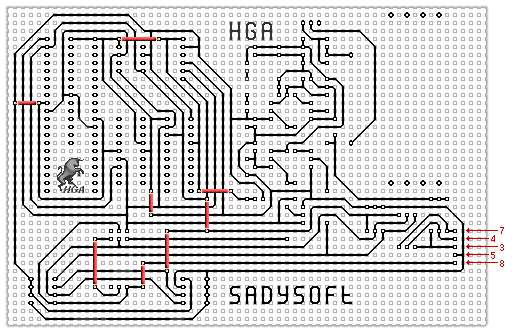

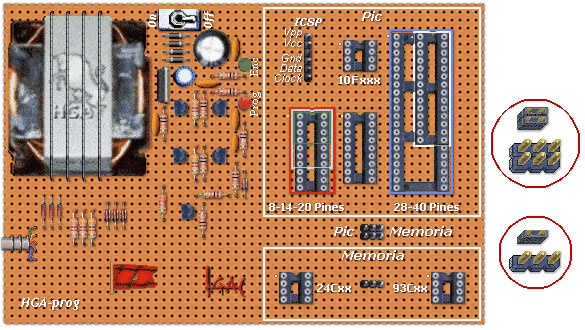

También se puede realizar el grabador sin gabinete en una sola placa. Donde los interruptores (Sw 1 y Sw2), fueron reemplazado por Jumper. Los puentes necesarios van del lado del cobre de la plaqueta para tener un acabado más profesional.
Una vez terminado el programador y verificado que todo anda bien, pegar como base algún material aislante para evitar que se produzca un cortocircuito. Se puede colocar la almohadilla que se usa para el desplazamiento del mouse (ratón) si es esponjosa ó cualquier goma.
