Osciladores a Cristal
Oscilador Pierce con circuitos integrados

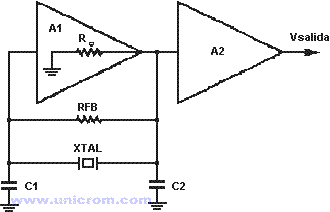

Oscilador Pierce con circuitos integrados: La siguiente figura muestra un oscilador de cristal Pierce utilizando circuitos integrados (IC).

Aunque proporciona menos estabilidad de frecuencia, se puede implantar utilizando un diseño digital sencillo de IC y reduce sustancialmente el costo sobre los diseños discretos convencionales.

Para asegurar que empiecen las oscilaciones, se invierte la entrada y salida del amplificador A1 para una operación de clase A. A2 convierte la salida de A1 a una oscilación completa del punto de corte a saturación, reduciendo los tiempos de crecimiento y descarga así como el búfer de la salida de A1.

La resistencia de salida de A1 se combina con el capacitor C1 para proporcionar el atraso de fase necesario de RC. Las versiones de CMOS (semiconductor metálico-óxido complementario) operan hasta aproximadamente 2 MHz, y las versiones de ECL (lógica acoplada al emisor) operan hasta 20 MHz.
