Embobinado y reparación de transformadores

Embobinado y reparación de Transformadores


Por: Jorge L. Jiménez, director de LADELEC. Barranquilla, Colombia. www.ladelec.com

Concepto, fórmulas, ejemplo

Tutorial teórico-práctico para aprender a embobinar y reparar transformadores de poder con potencias de hasta 1000W. Dirigido a personas con conocimientos básicos de electrónica.

Resumen de conceptos

Relación de transformación: Es la relación entre el número de espiras del primario y del secundario, la cual es igual a la relación entre la tensión del primario y del secundario sin carga.

Relación entre corrientes: Es inversa a la relación de transformación.

Rendimiento: Nos dice cuanta potencia se aplica al transformador y cuanta entrega este a la carga. La diferencia se pierde en los devanados en forma de calor por efecto JOULE, debido a que estos no tienen una resistencia nula, y también en el núcleo debido a histéresis y corrientes de Foucault.

Núcleos: Son las chapas de material ferro-magnético, hierro al que se añade una pequeña porción de silicio. Se recubre de barniz aislante que evita la irculación de corrientes de Foucault.

Potencia= V x I

N1/N2 = V1/V2

Símbolo de transformador, número de espiras del primario y secundario. Tensión de entrada y salida  -  Electrónica Unicrom


Fórmulas



Area = A

Area de un núcleo de transformador - Electrónica Unicrom

donde * = 0.8 si el núcleo es fino y 1.2 si el núcleo es de inferior calidad.

Se da en cm2 y está determinada por los lados del sector azul de la figura. Es el resultado de L x L.

El número de vueltas por voltio = A x 0.02112

El voltaje deseado para cada caso se dividirá por el resultado de este número.

Ejemplo real:Embobinar un transformador de 200 W con un V primario = 115V y un V secundario=50V.

Comenzamos por el área del transformador:

Número de vueltas por voltio:

A x 0.02112 = 14.14 x 0.02112
VxV = 0.29

Entonces:
115 V / 0.29 = 396 vueltas en el primario.
50 V / 0.29 = 172 vueltas en el secundario.

Ahora sabiendo la potencia (200W) podemos calcular la corriente presente en ambos devanados.
I = W / V
I = 200/ 115
I = 1.73 amperios en el primario.
I = 200/ 50
I = 4 amperios en el secundario.

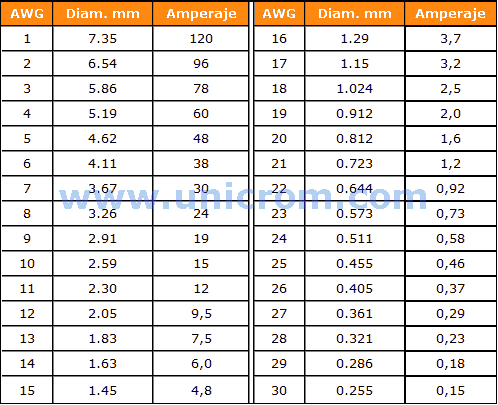

Si utilizamos una tabla de equivalencias en AWG como la que mostramos a continuación sabremos el calibre del alambre a utilizar.

De acuerdo a la tabla, para el primario necesitamos comprar alambre calibre 20 y para el secundario alambre calibre 16.

AWG

Diam. mm

Amperaje



AWG

Diam. mm

Amperaje

1

7.35

120

16

1.29

3,7

2

6.54

96

17

1.15

3,2

3

5.86

78

18

1.024

2,5

4

5.19

60

19

0.912

2,0

5

4.62

48

20

0.812

1,6

6

4.11

38

21

0.723

1,2

7

3.67

30

22

0.644

0,92

8

3.26

24

23

0.573

0,73

9

2.91

19

24

0.511

0,58

10

2.59

15

25

0.455

0,46

11

2.30

12

26

0.405

0,37

12

2.05

9,5

27

0.361

0,29

13

1.83

7,5

28

0.321

0,23

14

1.63

6,0

29

0.286

0,18

15

1.45

4,8

30

0.255

0,15
