Determinación de las patillas de un transistor (continuación)
- Determinación del patillaje de un transistor (numeración de patillas, determinación de la base)
- Determinación de patillaje de un transistor (tipo de transistor, determinación de emisor y colector)

Determinación del patillaje de un transistor (continuación)

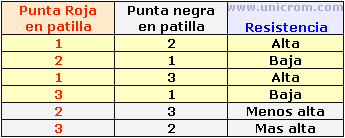

3. Determinación del tipo de transistor: si nos fijamos en la tabla anterior, ya podemos determinar si el transistor es NPN o PNP.

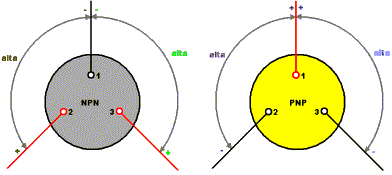

Si la punta que tenemos conectada a la base es la roja (recordemos, negativo de la batería), y con los otros dos terminales nos da resistencia alta, el transistor es del tipo NPN; si por el contrario, con esta punta conectada a la base, nos da resistencia baja con los otras patillas del transistor, el transistor es del tipo PNP.

4. Determinación del emisor y del colector: una vez determinado el tipo de transistor, montamos el circuito siguiente (tengamos en cuenta que este circuito, a efectos de explicación, se ha realizado para un transistor NPN; para un transistor PNP no hay más que cambiar la polaridad de la batería):

Electrónica Unicrom - Determinación del emisor y el colector en un transistor

El amperímetro, cuando cambiamos el polímetro de terminal del transistor, nos indicará más corriente en uno de sus terminales.

Este terminal es el colector, por lo que el otro terminal (el que nos daba menos corriente) es el emisor.

(¡¡¡¡¡¡PRECAUCIÓN!!!!!!, ACORDARSE DE PONER EL POLÍMETRO EN LA POSICIÓN DE MEDIDA PARA CORRIENTES Y, SI ES NECESARIO, CAMBIAR LAS PUNTAS PARA REALIZAR ESTE TIPO DE MEDIDAS).

por Luis González López  lgonzalez_280@hotmail.com
