Montaje: Receptor secreto FM. Amplificadores clase B

Este montaje, titulado "Receptor secreto" por Javier Ojeda y publicado en la colección Montajes electrónicos (Tomo 1) por la editorial Paraninfo, consiste en un pequeño receptor de FM.

Su montaje es sumamente fácil, la única precaución que debemos tomar es en la construcción de la bobina

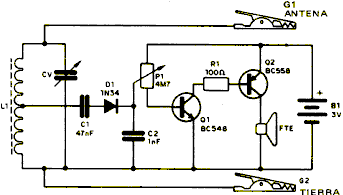

Para la construcción de la bobina utilizaremos un trozo de ferrita de un receptor viejo que tenga una dimensiones aproximadas de 12 cm. de largo y 0,8 cm. de diámetro. Hay que enrollar primero las 30 espiras con hilo esmaltado fino; sin cortar el hilo enrollamos las 50 espiras siguientes (tal y como indica el siguiente dibujo):

El condensador CV es variable del tipo miniatura, con tres terminales y dos secciones. El altavoz debe ser de poca potencia con una impedancia de 8 ohm.
