Por: Liliana Sosa liliy_sosa@hotmail.com
Las compuertas lógicas son bloques
de construcción básica de los sistemas digitales; operan con números binarios,
por lo que se les denomina puertas lógicas binarias.
En los circuitos digitales todos los voltajes, a excepción de las
fuentes de alimentación, se agrupan en dos posibles categorías: voltajes altos y voltajes
bajos.
Todos los sistemas digitales se construyen utilizando básicamente tres
compuertas lógicas básicas, estas son las AND,
OR y NOT; o la combinación de
estas.
¿Qué es TTL?
Acrónimo inglés de Transistor-Transistor Logic o "Lógica Transistor a Transistor". Tecnología de
construcción de circuitos electrónicos digitales, en los que los elementos de
entrada de la red lógica son transistores, así como los elementos de salida del
dispositivo.
Características de los TTL
La familia de circuitos
integrados TTL tienen las siguientes características:
- La tensión o voltaje de alimentación es
de + 5 Voltios, con Vmin = 4.75 Voltios y Vmax = 5.25 Voltios.
- Su realización (fabricación) es con transistores bipolares multiemisores.
- La velocidad de transmisión entre los estados lógicos es su mejor
ventaja, ciertamente esta característica le hacer aumentar su consumo.
- Su compuerta básica es la NAND

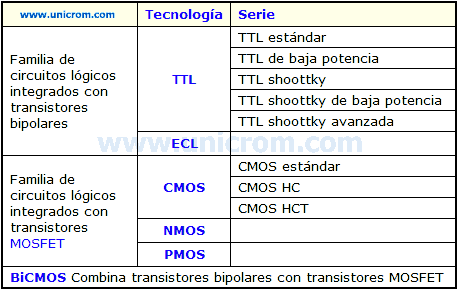

Familia de los Circuitos Lógicos Integrados
|
|
Tecnología |
Serie |
|
Familia de
circuitos lógicos integrados con transistores bipolares |
TTL |
TTL estándar |
|
TTL de baja potencia |
|
TTL shoottky |
|
TTL shoottky de baja potencia |
|
TTL shoottky avanzada |
|
ECL |
|
|
Familia de
circuitos lógicos integrados con transistores MOSFET |
CMOS |
CMOS estándar |
|
CMOS HC |
|
CMOS HCT |
|
NMOS |
|
|
PMOS |
|
|
BiCMOS Combina transistores bipolares con
transistores MOSFET |
