Métodos constructivos. Problemas y soluciones para hacer una fuente de alimentación.

Métodos constructivos

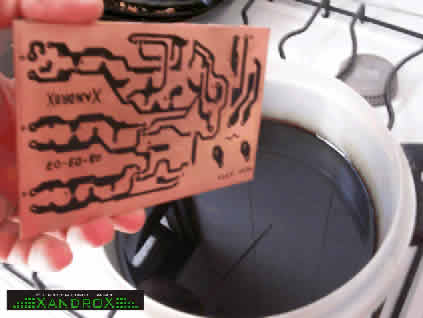

Refiriéndome a la técnica, el modo de hacerlo es bastante sencillo, una vez impreso en el papel el dibujo, le sacamos una fotocopia con mucha tinta y lo planchamos sobre la placa de pertinax cobreado, retiramos todo el papel, limpiamos bien (esto es muy importante, porque si queda papel sobre la pista se puede filtra el ácido y carcomer la pista) una ves hecho esto lo metemos al ácido (percloruro férrico) y ya está!!, lo sacamos, limpiamos bien, hacemos los agujeros en sus respectivos lugares, soldamos los componentes, un punto para aclarar, al soldar les recomiendo que lo hagan con cuidado y no le jodan mucho a las pistas, porque el soldar y desoldar debilita la pista y se rompe, me paso, por eso lo comento, cuando tenemos todo soldado y conectado, le metemos rosca no más con el trafo (transformador) y esperamos que no se queme nada


Hacer click en las imágenes para verlas ampliadas

Problemas (infaltables) y soluciones

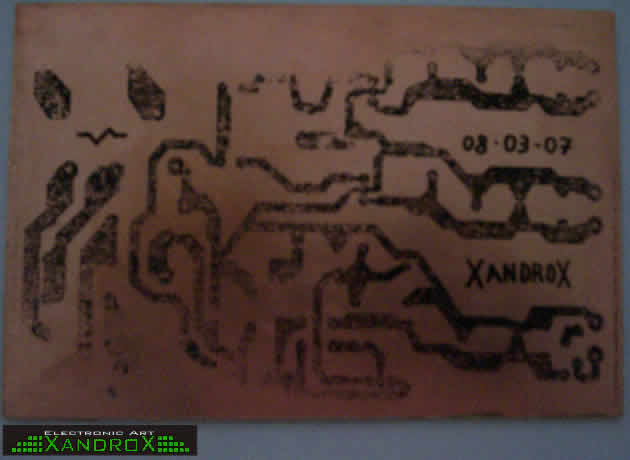

Un problema que no había tenido la vez que hice mi primer circuito impreso fue que se pegue la tinta a la placa de cobre, esa ves cuando vine de sacar la fotocopia directamente planche sobre la placa, sin limpiar ni nada y se pego de una, pero las siguientes veces eso no funcionó, no se porque. Entonces esta vez, probé una técnica nueva, que leí creo en este foro, y consiste en mojar con mucha agua la placa después de planchar la fotocopia, así caliente como esta, de una al lavatorio, y créanme que funciona bastante bien, hay que mojar lo suficiente para que el papel se ablande pero la tinta no, luego dejar secar al sol y retirar todo el papel con cuidado, de todas formas las pistas no quedan 100% bien dibujadas en todas partes, después hay que pasarle algún marcador indeleble para cubrir lo que no haya salido bien. Otra variante que también probé es calentar el papel antes de planchar también funciona, no hace tanta la diferencia, pero reduce el tiempo que hay que estar con la plancha.

Nuevo problema: me acaba de pasar, mientras estaba escribiendo lo de más arriba, la placa se estaba secando al sol, y se seco tanto que se levanto todo el papel completo, con tinta y todo!!! …Pero no se preocupen era solo una prueba…..por suerte.

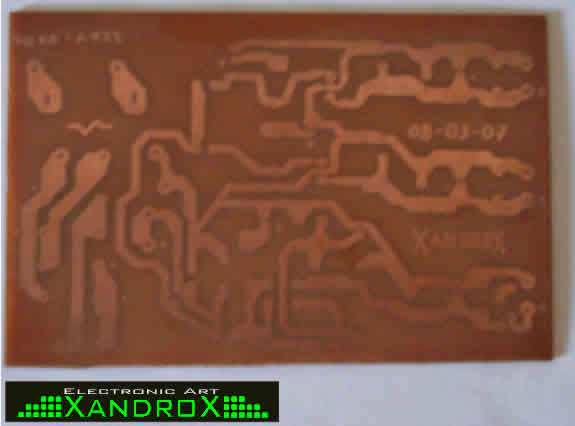

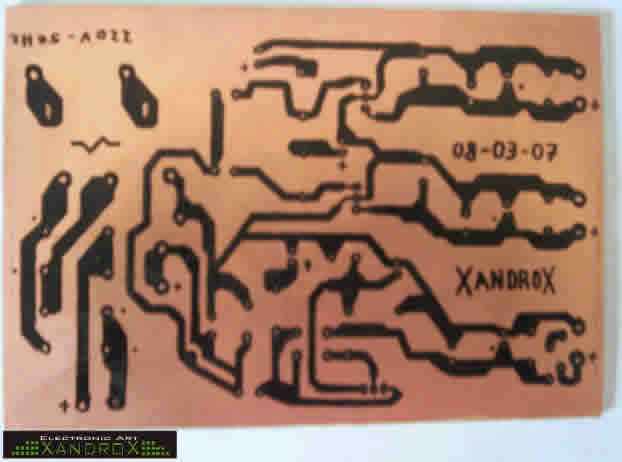

Bueno, ya esta! Salió!!! Después de un intento fallido, salió, es largo contar todo lo que hice, pero funcionó de nuevo la técnica del agua, en la placa quedo dibujado el 90% del circuito, el resto tengo que arreglar con el marcador

Grave ERROR! Cuando dibuje el circuito en computadora, al pasar del esquema eléctrico al diseño del impreso cometí un error que recién lo descubrí cuando termine todo y lo puse a funcionar, lo que paso fue que los diodos protectores (1N4002) del integrado LM317 estaban mal ubicados, muy mal ubicados, por suerte pude solucionar el problema, sacando eso diodos y haciendo un pequeño puente entre unos contactos. No voy a indicar eso en la foto, para no crear confusión. La imagen del diseño del circuito, que está más arriba está corregida
