Diseño fuente alimentación

Componentes principales, lista de componentes para hacer una fuente de alimentación. Funcionamiento

Rectificación. La rectificación en este caso se realizó con un puente de 4 diodos de 6A, pero también se puede realizar con los puentes que ya vienen integrados en una sola pastilla.

Filtrado. El filtrado esta a cargo de los capacitores, en este caso con uno de 2200 uF x 50V es suficiente, pero se pueden agregar algunos más de menor capacidad para mejorar el filtrado y reducir el ripple.

Los integrados reguladores. Para la línea variable utilizaremos un integrado muy conocido, se trata del LM317 el cual permite un máximo de 1A y una tensión máxima de 37V. Para las líneas fijas utilizamos el 7805 y 7812, para 5 y 12 voltios respectivamente
Después de los integrados. Después de la regulación encontramos de nuevo un juego de capacitores para todas las líneas, con el objetivo de mejorar el filtrado, también están incluidos unos diodos para protección contra pico inverso.

Disipadores para los integrados. No es necesario disipadores profesionales, de esos que se compran en las casas de electrónica, con unas chapitas de aluminio es suficiente, pueden ser de latitas de gaseosa o cerveza y con respecto al tamaño, cuanto más grande mejor, pero tampoco pasarse en hacer disipador con integrado en ves de integrado con disipador

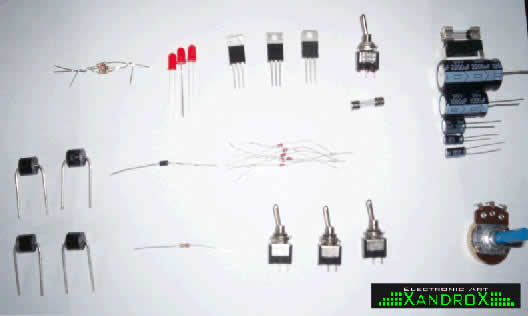

Lista de componentes
Resistencia 1KΩ x 1/4W (3)
Potenciómetro 25K (1)
Resistencia 240Ω (1)
Capacitores electrolíticos
1uF x 50V (4)
10uF x 50V (1)
100uF x 50V (3)
1000uF x 50V (3)
2200uF x 50V (1)
Diodo 1N4002 (2)
Diodo 1N4148 (4)
Diodo de 6A (4)
IC 7805 (1)
IC 7812 (1)
IC LM 317 (1)
LED 5mm (3)
Trafo 12+12V o 24V x 3A

Funcionamiento

Creo que todos saben más o menos como funciona una fuente de alimentación, pero no está demás explicar un poco. El trafo (transformador) es alimentado por 220V a 50 Hz y entrega en su secundario 12+12 o 24V, es lo mismo, entran a la etapa de rectificado a cargo de los diodos, estos convierten la corriente alterna en corriente continua, luego los capacitores encargados de filtrar terminan de eliminar cualquier componente de alterna que haya quedado de la etapa anterior y deja la onda lo más plana posible, de ahí se distribuye a los tres integrados para su regulación y a la salida de los mismo otro juego de capacitores para ayudar a aplanar la tensión de salida.
